基于無線控制技術的復合開關
陳祖成，王碩禾，劉治聰 ，王剛，趙紹策 (石家莊鐵道大學電氣與電子工程學院,石家莊050043)
摘 要：本文提出了一種利用無線通信技術的復合開關的工作原理及實現方法 ，其硬件系統主要 包括過零檢測電路、無線通信模塊、單片機控制 ，顯示電路等幾部分。該復合開關解決了交流接觸 器投切電容過程中的涌流和過電壓?jiǎn)栴} ，也解決了晶閘管投切電容出現的諧波和功耗大的問題 ，非 常適用于投切電容的場合。而且本設計采用了無線通信方式控制投切開關 ，增強了設備的可移動 性 ，使設備更加靈活。所以此復合開關投切功耗小 、無諧波 、無涌流、使用壽命長 ，在無功功率補償 中具有較高的使用價值和廣泛的應用前景 。
關鍵詞：無功補償；復合開關
隨著無功負荷的增加
早期補償裝置采用交流接觸器作為投切器件
傳統的補償裝置靠導線進行通信，而在實際工程當中有線網絡的布線
通過分析：交流接觸器不能在電壓過零及時閉合，也不能在電流過零時及時斷開
本文研究的是基于無線控制技術的磁保持繼電器和晶閘管并聯的復合開關裝置，由于磁保持繼電器閉合或斷開具有磁保持的作用，所以復合開關功耗低，使用壽命長?div id="4qifd00" class="flower right">
圖1為利用無線通信技術的復合開關的結構 簡圖。
圖1 復合開關的結構簡圖
其工作原理是當無功補償控制器檢測到功率因數低于下限時，利用無線技術發出投切信號。單片機接收到無功補償控制器的投人命令后，首先單片機檢測電壓過零點
當電源電壓過零時，過零檢測電路給單片機信號
因?yàn)榭梢跃_地控制晶閘管的通斷，能夠達到較為理想的通斷狀態。磁保持繼電器只在動作時需要電能，不動作時靠磁場保持狀態，所以功耗較低。復合開關的主要電流由磁保持繼電器承擔，晶閘管只是短時間的過渡。
低壓無功補償控制器先在5相電源其中的一線電流進行釆樣，再與另外兩線的電壓相位作差運算，然后通過計算得出當前電網運行的實時功率數此時的功率因數應與設定好的功率因數作對比，若他小于設定的數值則投切電容器。在投切過程中，若發現檢測到的電壓高于額定電壓10%時，則一次性全部斷開正在工作的電容器，避免電容器被燒毀。在投切時如果出現電流小于設定電流時，無功補償控制器進行判斷，就不會再發出投切信號。
低壓無功補償控制器和復合開關配合使用，具有采集并顯示電測量數據，檢測和顯示復合投切開關運行工況、投切狀態，以及根據無功功率與目標功率因數自動控制投切電容的能力。低壓無功補償控制器通過無線模塊與復合開關進行通信；控制器采集電網電測數據
本設計的復合開關采用的是晶閘管和磁保持繼電器并聯。磁保持繼電器在閉合或斷開后就不需要電壓來維持,能夠狀態保持。避免了產生電壓諧波和減少功率損耗。同時，晶閘管在電壓過零時導通，避免了涌流。把他們進行并聯，兩者優勢互補，取得了不錯的效果。

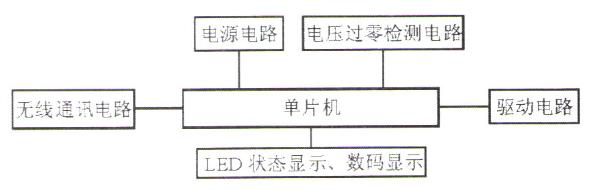

利用無線通信技術的復合開關電路結構主要包括無線通訊電路、顯示電路、電源電路、運算電路、驅動電路和過零檢測電路，如圖2所示。
圖2 復合開關結構圖

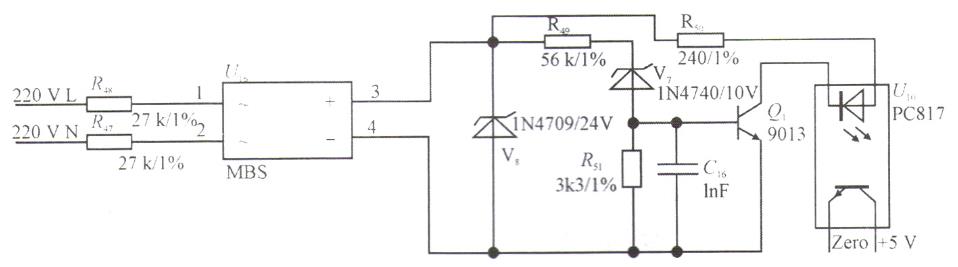

1)過零檢測電路。過零檢測電路：將220 V正弦交流電先通過電阻進行降壓，再經過MB2S整流橋整流為脈動的直流，通過穩壓管和三極管的開關狀態檢測出電網的過零點，用于投切磁保持繼電器的閉合，過零檢測模塊電路如圖3所示。
圖3 過零檢測電路圖
過零檢測電路主要由整流塊、穩壓二極管、三極管、光耦、電阻和電容的相互配合，由Zero輸出端輸出不規則脈沖波，該脈沖波即過零點，再將過零檢測電路的輸出端與施密特觸發器連接，進行整形，最終輸出標準的方波信號，該脈沖信號周期10ms,占空比10%,脈沖幅值5 V,輸出的脈沖信號正好在電網電壓過零點附近出現。將該脈沖信號作為驅動單片機發出投切指令的信號
2)驅動電路
圖4 驅動電路圖
其原理是：當單片機收到投切信號時，給A ON 高電平
XC2023的主要特點是：耐壓范圍寬(5～30 V)；靜態工作電流很低（通常<2A);驅動功率能達到 5W；輸人輸出級具有保護電路。
3)無線控制電路

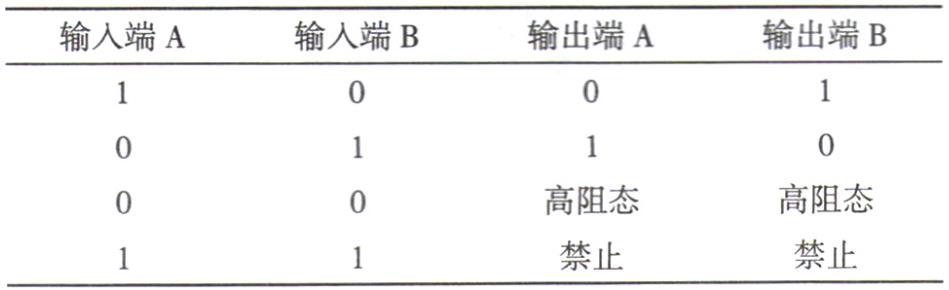

表1 XC2023的真值表
無線通訊電路采用無線接收發芯片PT2272/PT2262
接收模塊接收到信號并對比后，VT腳才變?yōu)楦唠娖?div id="jpandex" class="focus-wrap mb20 cf">，此時的數據端口也變?yōu)楦唠娖?div id="jpandex" class="focus-wrap mb20 cf">，若不停地發送數據，編碼芯片也會不停地發射
發射模塊相對來說比較簡單，是以PT2262為核心芯片組成的外圍電路

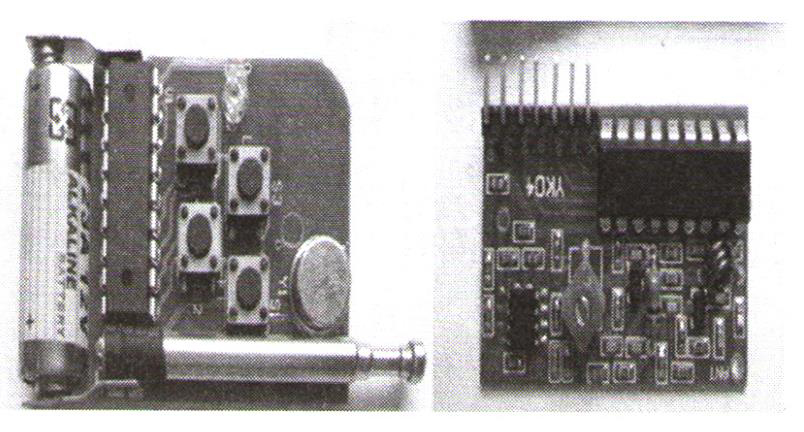

圖5 發射模塊(左)和接收模塊(右）
無線通信的工作原理：當?shù)蛪簾o功補償控制器發出投切信號時
無線電路的難點在于對硬件電路進行仿真時有的元件沒有
4)電源電路和顯示電路。因?yàn)楸敬卧O(shè)計需要的電源功率不高
狀態逋示電路采用LED發光二極管
單片機的驅動電流不足以驅動數碼管，所以由74HC595驅動，幾乎所有的電子顯示屏都是用他作驅動芯片。74HC595不僅能夠串行輸入瑜出還能并行輸出，輸出寄存器可直接清除100 MHz的移位頻率。
復合開關的軟件設計
在電路一上電時，就一直在進行過零檢測

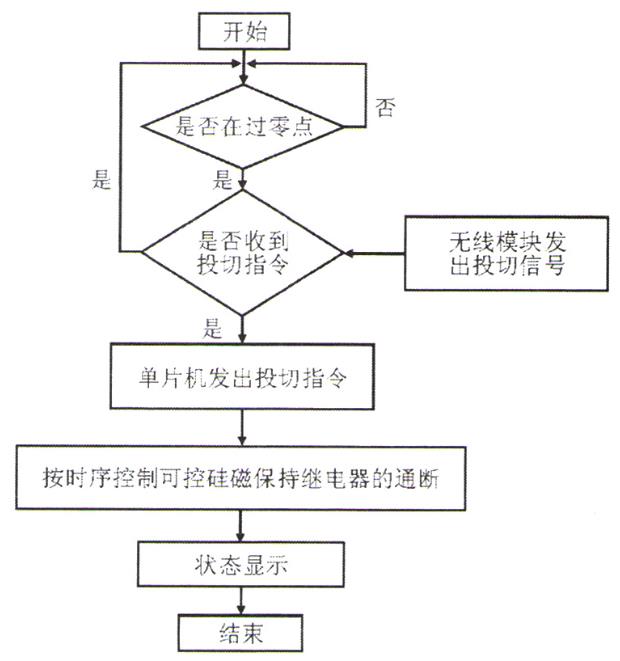

圖6 復合開關工作流程圖
圖7 投切晶閘管信號的仿真圖
由圖易知，投切指令只有在電壓過零點和低壓無功補償控制器發出投切信號共同發生時才動作
當發出投切指令時

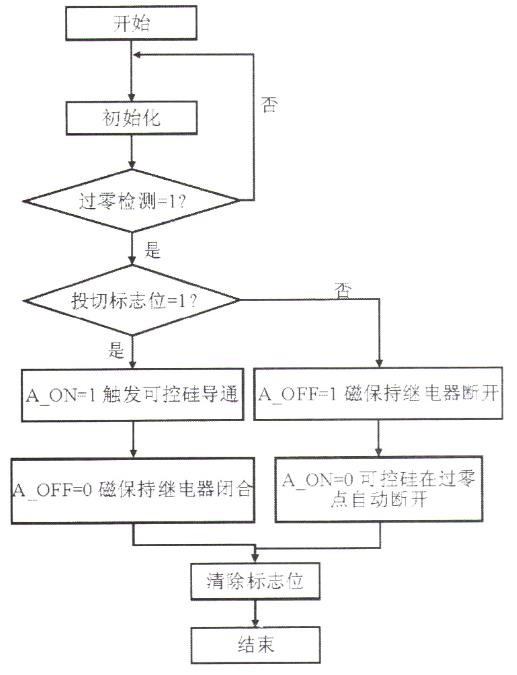

圖8 磁保持繼電器與晶閘管的時序控制
由流程圖可知，電容在投切和切除時，既不會產生涌流，也不會產生諧波，避免了對電網的沖擊。在投切電容器時，必須讓晶閘管在電網電壓過零 點一瞬間導通，才能保證不會產生涌流；當電路正常工作時，磁保持繼電器代替晶閘管工作，此時不需要電壓維持，減少了電能損耗，也不會產生諧波。
在電路中要想保證系統絕對性的不受干擾是不可能的，因?yàn)楦蓴_信號來自多方面原因，具有很多不確定因素。雖然復合開關具有投切功耗小、無諧波、無涌流、使用壽命長等優點，但是也會存在一定的電磁干擾(EMI),這些電磁干擾可能會隨著投切頻率的增大而增強
在復合開關的程序中加人了軟件看門狗，單片機STC15W408S自帶看門狗電路，他不斷地監視程序，如果程序跑飛，就會判定系統處于死機狀態，看門狗會立刻將單片機復位，使單片機重新工作在正常狀態。如果程序不能定時交替出現高低電平，則復位單片機。當系統受到干擾后，程序出現卡死時，看門狗程序能夠把控制器恢復正常。
實驗中通過低壓無功補償裝置和投切開關的配合使用能夠?qū)崿F(xiàn)過零投切的功能，即當線路功率因數過低時，低壓無功補償控制器輸出高電平，無線發射模塊發出投切信號，接收模塊接收信號，單片機檢測到過零點和投切信號后發出投切指令，電容投切成功，狀態顯示電路可現實投切次數。顯然采用無線通信技術減小了布線的難度，使硬件電路和軟件電路變得簡單，可移動性增強。經過多次試驗，復合開關能夠正常工作
硬件實驗結果如圖9所示，仿真實驗結果如圖10所示

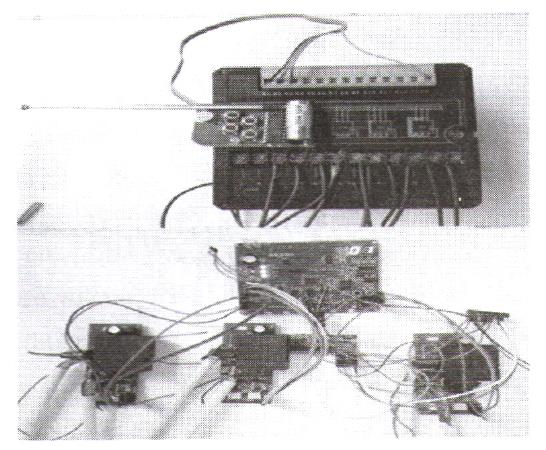

圖9 硬件實驗結果圖

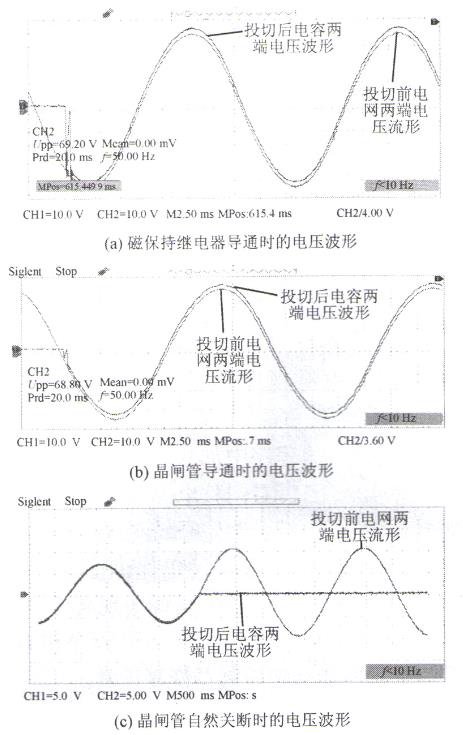

圖10 仿真實驗結果圖
本實驗是采用可調三相交流電源電壓試驗臺和示波器來完成的
在圖10(a)中可以看出在沒有過零點時磁保持繼電器閉合產生涌流現象
經過反復實驗，最終得出了有效的結果。從示波器的波形來看，晶閘管和磁保持繼電器相結合的復合開關性能優于各自的性能。解決了磁保持繼電器和晶閘管在實際應用中的各種問題，提高了電力系統穩定性，降低了電能損耗。
本文針對不同類型的投切開關存在的問題，在參考了大量文獻的基礎上，成功完成了復合開關設計。通過理論分析和實際操作，證實了利用無線通信技術的復合開關比傳統的投切開關具有更多的優勢。無功功率補償是電力系統運行的基本需要，并聯電容補償是最簡單和經濟可靠的一種補償方式。并聯在電網上的電容是通過檢測自動投切的，所以投切開關起著至關重要的作用。
|
