、v_id、P_id、P_gd分別為d維搜索空間中的第i個粒子位置

、速度

、最優位置和所有粒子的最優位置；φ為收縮因子

；r₁

，r₂為（0,1）區間內均勻分布的隨機數；c₁

、c₂為學習因子

，為保證算法的順利求解，c₁+c₂應大于4

。

3 算例分析

本文以浙江省某實際低壓配電線路為例，通過Matlab搭建系統

，對本文提出的方法進行驗證。

3.1 拓?fù)浜?jiǎn)化

根據2.1節所述拓?fù)浜?jiǎn)化規則及原理，對原系統進行簡化

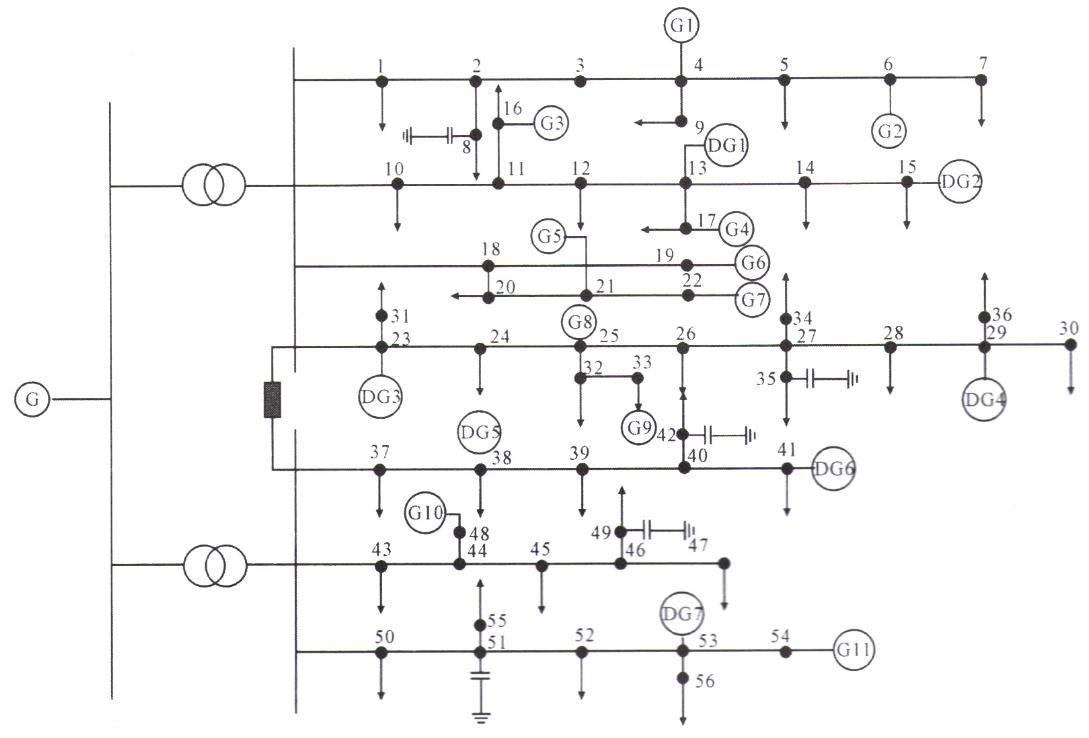

，簡化后系統拓?fù)湟?jiàn)圖5，包括7條饋線共計56個節點，11個小水電站，7臺DG和5組電容器組，每組電容器為6×0.5 Mvar。水電站作為不可簡化節點處理，并默認其在優化時段內的出力恒定且不可控。系統基準電壓U_B=10kV，基準容量S_B=1 MVA。默認系統中每個DG均可以進行有功、無功調節。OLTC額定容量為10 MVA，7檔可調。設系統節點電壓允許范圍為0.93～1.07 pu。負荷采用40%恒阻抗+60%恒功率的靜態負荷模型。簡化后系統節點數大幅度減少，簡化前后系統注入功率不變，僅網損略有偏差，可以用簡化系統近似替代原系統，從而大幅度提高計算效率。



圖5  簡化后系統拓?fù)?span>

3.2 用戶節能與電網降損協調優化

本文采用含壓縮因子的粒子群優化算法求解目標函數

，算法參數設置為：粒子種群規模為500,最大迭代次數為100次，學習因子c_l、c₂均為2.05。

3.2.1 不同優化方案下優化結果分析

為了比較本文方案的優劣

，設定2種方案對算例系統進行優化。方案1考慮電網降損與調壓成本。方案2同時考慮電網降損、調壓成本和用戶節能(本文所提方案)。

設市場電價為0.538元/kWh。優化計算后

，兩 種方案分別迭代68次、62次收斂。系統不同方案 對應的節點電壓見圖6,系統優化結果見表1。

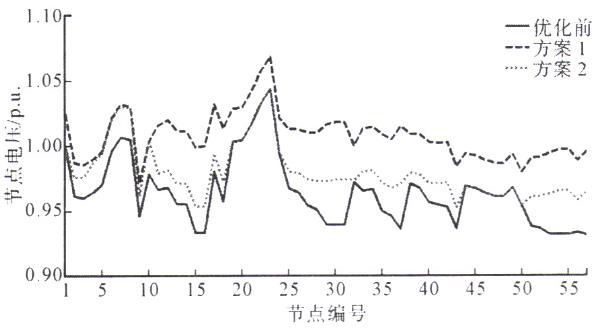

圖6  不同方案對應的節點電壓

表1優化結果表明

，兩種方案均降低了系統網 損,但負荷均有不同程度的提高。方案1雖然可以獲得較方案2更大的網損成本減小量，但為了降低網損成本而將電壓水平過度抬高造成了較大的控制成本和負荷成本。方案2在方案1的基礎上考慮了電壓對負荷的影響，雖然優化后系統網損成本比方案1高5元，但負荷成本降低了63元，調壓成 本降低了37元，總成本降低了21元，可見比方案1有明顯的優勢。若系統一直處于類似的運行狀態，采用方案2進行優化,可推算一年可節省約45.5萬元。

表1  不同優化方案對應的優化結果



 3.2.2 不同運行方式下優化結果分析

本文在3.2.1節方案2的基礎上設定2種系統運行方式

。方式1：系統負荷功率均增大10%,方式2：系統負荷功率均減小10%。

不同運行方式下分別需要迭代17

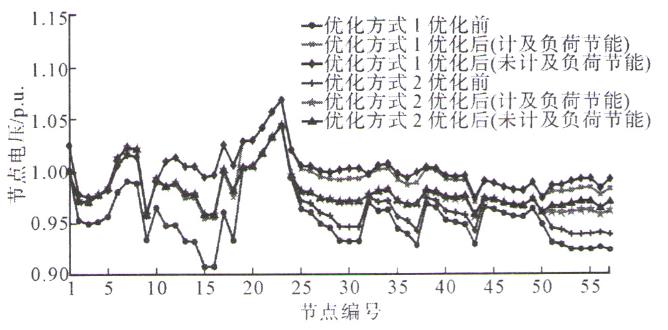

、38次收斂， 系統不同運行方式對應的節點電壓見圖7,系統優 化結果見表2。

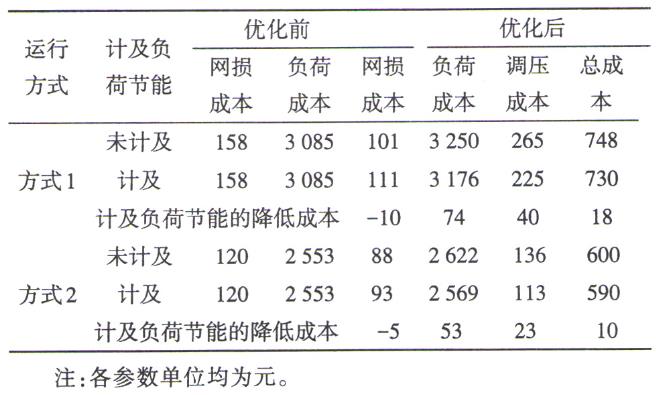

表2優化結果表明

，兩種不同運行方式下節能 降損的效果有所不同：系統重載時,若不計及負荷節能,優化后系統網損成本較優化前減少57元，負荷成本增加了165元。若計及負荷節能
