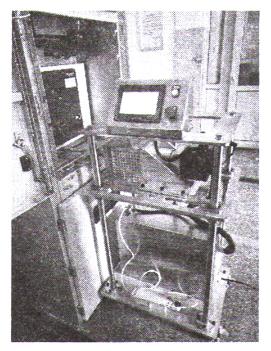

圖1 系統實物圖
2 控制系統設計
全自動斷路器底盤車機械壽命試驗系統要實現適用于各種型號的中置式高壓開關柜的斷路器底盤車機械操作搖人搖出的自動運行及控制
，可根據旋轉圈數、動作時間或輔助開關狀態信號對工作位置
/試驗位置進行精準判定
，可依據扭矩
、旋轉圈數以及動作時間進行多重保護，并對所有運行狀態信息進行實時顯示
?div id="d48novz" class="flower left">
；谏鲜隹紤]，控制系統由觸摸屏
、
PLC處理單元
、伺服控制器、伺服電機、扭矩傳感器
、
AD轉換單元
、開關量輸人單元和開關量輸出單元組成。系統原理框圖見圖
2。

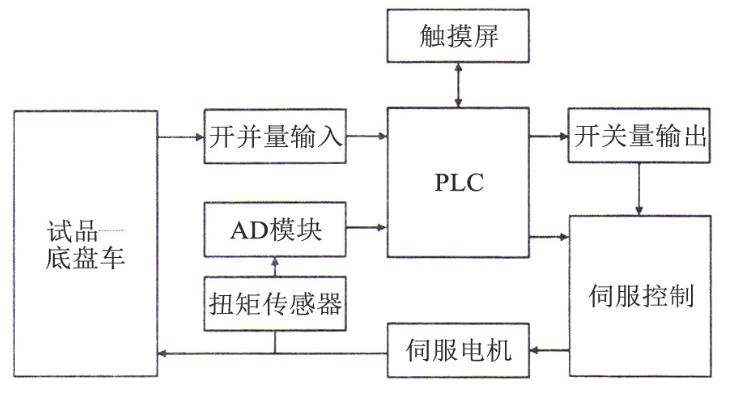

圖2 系統原理框圖
2.1 觸摸屏設計
觸摸屏與PLC處理單元相連接
，用于設置并實時顯示試驗參數和控制方式：兩者的連接方式為
RS485，通訊端口改為
COM2后
，再把接口類型改為
RS-485 4W。試驗參數包括：試驗次數、動作時間
、周期延時時間
、搖進速度、旋轉角度
、動作保護時間
、旋轉圈數保護值和力矩保護值等。試驗次數的設置范闈為
1～
99999次
，操作速度的設置范圍為
1～
99.9圈
/分，工作位置
/試驗位置延時時間的設置范圍為
0～
9999.9s，動作保護時間的設置范圍為
0～
999.9s，力矩保護值的設置范圍為
1～
30 N·
m,旋轉圈數保護值的設置范圍為
1～
999.9圈?div id="4qifd00" class="flower right">
