，提出如下的改造方案:

1）補償支路選用電容器串聯電抗器的方法

，抑制諧波放大。由于系統諧波電流以5次為主，電抗率選用6%以避免5次以上諧波發生諧振。

2）原補償總?cè)萘繜o(wú)法滿足系統的無功需求，需重新配置合理的補償容量

。依據案例背景的描述，通過計算，負荷率為100%時的有功功率為271kW，目標功率因數為0.95時，所需的補償容量為219kvar。方案選擇配置4組電容串聯電抗器組，單臺電容器的額定電壓/容量為480V/80kvar,由式(6)計算得知，單組電容電抗器組的輸出無功功率為59kvar, 4組總輸出容量為236kvar。

3）配置全范圍分?jǐn)嗄芰Φ膅G型熔絲開關

，選用AC-6b負荷類型交流接觸器，并合理選擇電纜規格等：

4）考慮到在原有配電柜內進行改造

，合理布局通風散熱通道以延長電容器使用壽命。

改造后，在系統負載率為80%工況下

，有3組電容器投人運行，測量結果見表3。

分析表3的數據可知：

1) 諧波電壓總畸變率(VTHD)由1.39%降低到 0.85%

，諧波電流總畸變率(ITHD)由4.05%降低到 3.54%。

2) 系統功率因數由原未達標的0.74提高至0.97，滿足了系統無功需求

。

3) 5次諧波電壓下降

，表示串聯6%電抗器起到 抑制5次諧波的效果。

4) 7

、11和13次諧波電流的放大得到了有效 抑制。

5) 采用電容器串聯電抗器的無功補償方案，達到了良好的效果

，有利于無功補償裝置安全可靠運行。

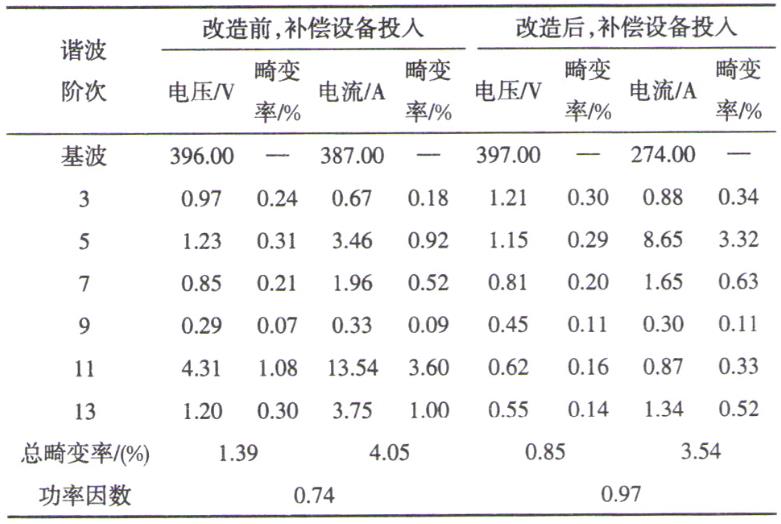

表3  改造前

、后補償裝置投入時系統測試數據



4  結語

低壓配電系統中，采用純電容器組進行無功補償

，存在的諧振和諧波電流放大的風險將影響設備正常運行
