，以圖中箭頭起始位置為橫坐標原點，箭頭指向?yàn)闄M坐標距離增大方向
，縱坐標為在0～2mm范圍內各部位電場強度
，左右出線套管與氣箱殼體之間密封圈附近電場強度隨距離變化的曲線見圖10。
圖7 出線套管傘裙處電場強度分布曲線圖

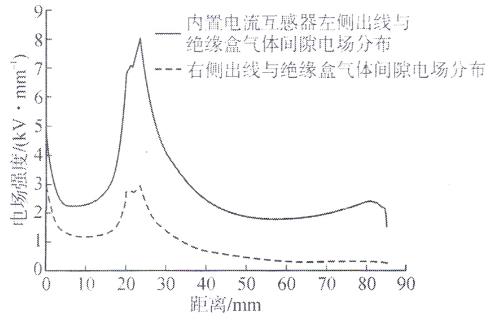

圖8 出線套管與絕緣盒間隙電場強度分布曲線圖

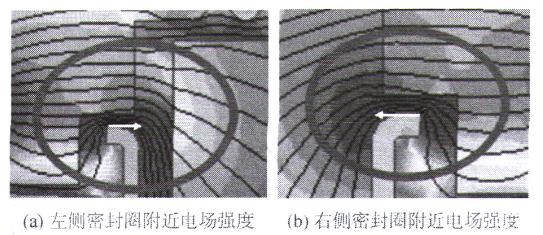

圖9 出線套管密封圈附近電場強度分布

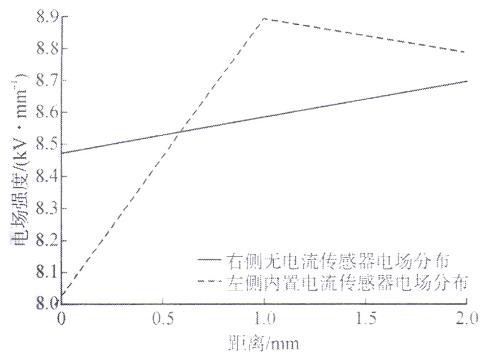

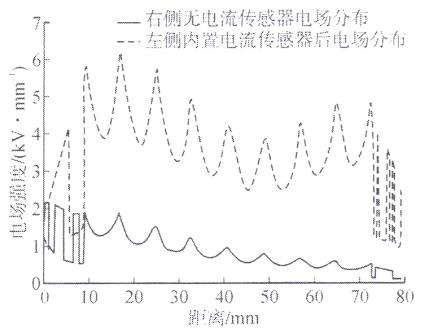

圖10 密封圈附近空氣域強度分布曲線圖
從圖9
、10中可以看出左右出線套管與氣箱殼體之間密封圏附近空氣域電力線較為集中
，左側密封圈附近空氣域最高電場強度約為8.9kV/mm左右；右側密封圏空氣域附近最高電場強度約為8.7kV/mm左右
；均超過空氣域的擊穿場強2.5～3.0kV/mm,引
起這一區域局部放電
。故認為此處空氣域電場強度過高也是產生局部放電的主要原因之一。
為了降低左側出線套管與內置電子式電流傳感器之間小氣隙
、出線套管與絕緣盒之間小氣隙
、出線套管與氣箱殼體之間密封圈附近氣隙的電場強度；減小高頻率局部放電對電子式電流傳感器小信號傳輸產生的干擾
；避免因長期局部放電導致開關發生絕緣故障；同時滿足現如今國網招標中ZW20型柱上開關在電壓為14.4kV條件下
，局放量滿足20PC以下的指標要求
。需對現有ZW20型柱上開關結構進行優化設計。
4 開關結構優化設計
4.1 開關優化設計模型
根據復合絕緣中相對介電常數低的電介質將承受較髙的電場強度
，為了改善內置電子式電流傳感器與出線套管之間
、出線套管與絕緣盒之間小氣隙、出線套管與氣箱殼體之間密封圈附近空氣氣隙電場分布
，更為合理的利用環氧樹脂優異的絕緣性能
。考慮在12kV的ZW20型柱上開關左右出線套
管內增設法蘭屏蔽罩6
、14,并優化絕緣盒動端
、靜端與左右出線套管導電銅棒連接方式
；兩側均不釆用導電環的連接方式，左側出線套管內銅棒5與軟連接9直接通過螺栓8進行固定連接
，右側出線與真空滅弧室靜端通過梅花觸頭13連接
。與優化前相比減少零部件數量，降低成本
，方便裝配與拆卸
。優化后的開關模型見圖11。

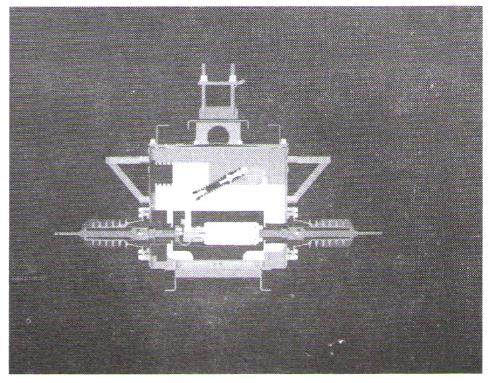

圖11 優化后柱上開關模型剖面圖
4.2 開關結構優化后電場分布
優化設計后開關模型電場強度分布見圖12
。從圖12中可以看出：絕緣拉桿及內置電子式電壓傳感器附近電場分布與優化前基本保持一致
；出線套管內增設法蘭屏蔽罩后，內置電子式電流傳感器與出線套管之間小氣隙電場強度明顯得到改善
，其最高電場強度從3.2kV/mm下降到0.6kV/mm
；出線套管與絕緣盒之間小氣隙電場強度也得到了改善；左右出線套管與氣箱殼體之間密封圈附近空氣氣隙電場強度明顯減小
，其最高電場強度分別從8.9
、8.7
kV/mm下降到0.3、0.2kV/mm,都遠小于空氣的介電強度
，改變了優化前環氧樹脂及空氣氣隙組合絕緣電場強度分布不合理的狀況
，降低了小氣隙的電場強度。但出線套管環氧樹脂絕緣材料較優化前耐受了更大的電場強度
，為了更加直觀的判斷結構優化設計后出線套管環氧樹脂是否依然滿足絕緣性能要求
，需提取法蘭屏蔽罩附近的電場強度分布做進一步分析。

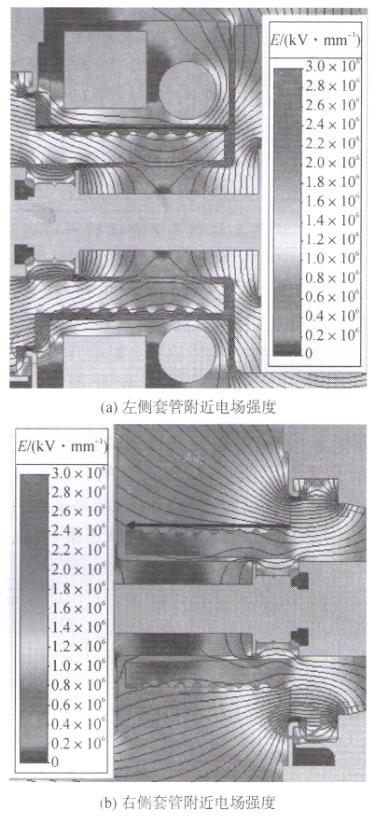

圖12 優化后ZW20型柱上開關電場強度分布
4.3 優化后法蘭屏蔽罩附近電場分布
優化后的12kV柱上開關左右出線套管法蘭屏蔽罩附近環氧樹脂的電場分布見圖13
。以圖中箭
起始位置為橫坐標原點
，箭頭指向?yàn)闄M坐標距離增大方向，縱坐標為出線套管法蘭屏蔽罩附近環氧樹脂的電場強度
，開關左右兩側出線套管法蘭屏蔽罩附近環氧樹脂電場強度隨距離變化的曲線見圖14.
從圖13中可以看到
，優化后出線套管與殼體密封圈附近小氣隙、電流傳感器與左側出線套管之間的小氣隙的電場分布明顯得到改善
，電力線集中分布在開關左右兩側出線套管環氧樹脂上
，避免因小氣隙而造成開關局部放電現象的發生。從圖14中可以看出
，左側出線套管環氧樹脂法蘭屏蔽罩附近最高電場強度為6.5kV/mm左右
；右側法蘭屏蔽罩附近最高電場強度為4.8kV/mm左右，均小于環氧樹脂產生局部放電的判據
，同時不影響環氧樹脂絕緣件的絕緣水平
。

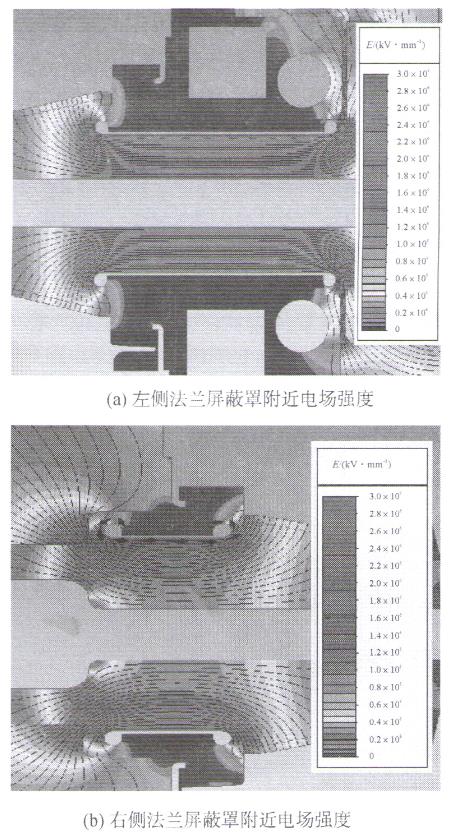

圖13 出線套管法蘭屏蔽罩附近電場強度分布
5 試驗結果與討論
為了在實際工程中驗證此優化方案可行性，出線套管及接地法蘭屏蔽罩通過采用自動壓力凝膠法和包封技術手段共同澆注成型，針對優化后的兩臺整體樣機進行局放測試
。為了避免設備及環境對測試的影響
，試驗采用同一工頻及局放測試設備

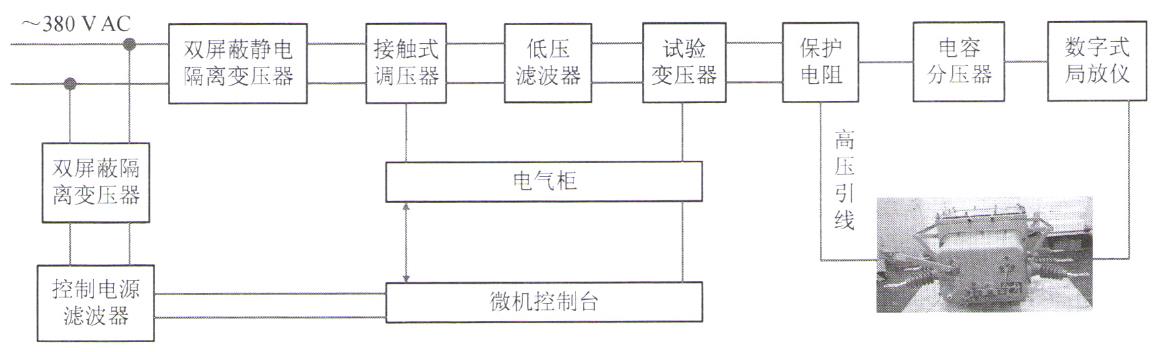

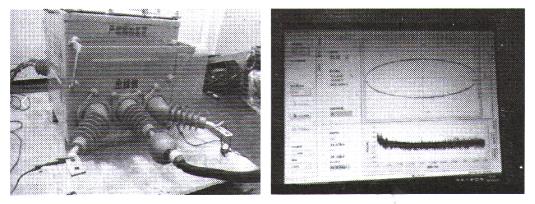

并控制測試環境，測試照片見圖15,優化后兩臺樣機測試數據見表3
。
對比表1與表3中整機合閘狀態下三相局放量數據可知
，優化后樣機的局放量明顯降低，兩臺樣機三相局部放電測試的局放量均在15pC以下
，滿足國家電網相關招標技術文件中
，對柱上開關整機的局部放電水平1.2
Ur≤20pC范圍內，表明此優化方案設計不僅驗證了仿真結果也同樣適用于實際工程
。
6 結論
通過對12kV的ZW20型柱上開關電場分布進行分析及結構優化設計
，獲得如下結論：
圖14 出線套管法蘭屏蔽罩附近電場強度分布曲線圖
圖15 局部放電測試照片

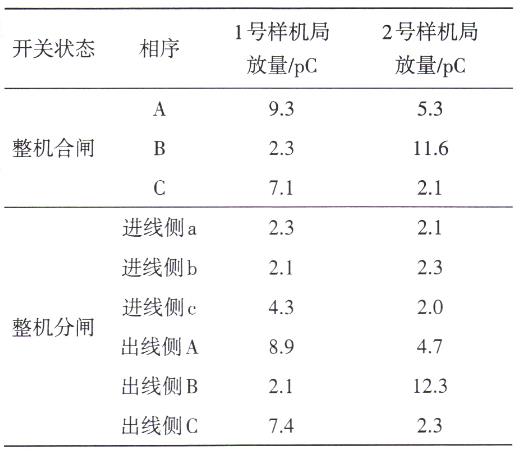

表3 局部放電測試數據
1)開關左右出線套管與氣箱殼體密封圈附近空
氣域、電流傳感器與出線套管之間小氣隙
、絕緣盒與出線套管之間小氣隙電場分布較為集中
，超出了空氣的介電強度，引發空氣電離
，此位置是造成開關局部放電的主要根源
。
2)提出一種出線套管銅棒與絕緣盒動端、靜端的新型連接方式
，同時在其內部增設法蘭屏蔽罩的優化方案
。在保證了環氧樹脂絕緣水平的前提下，通過對比分析優化前后出線套管密封圈附近小氣隙
、電流傳感器與左側出線套管之間的小氣隙的電場分布
；以及對比優化前后樣機試驗的局部放電測試數據，從理論上和實際中驗證了此優化方案的可行性
。
3)結構優化后的柱上開關設備
，其零部件數量減少，成本降低
，裝配與拆卸方便
。
文中通過對12kV的ZW20型柱上開關出線套管絕緣結構及銅棒連接方式進行優化設計，解決因內置電子式電流傳感器與左側出線套管之間小氣隙
、絕緣盒與出線套管之間小氣隙
、出線套管與氣箱殼體密封圈附近空氣域電場分布集中導致局放過高的問題，在理論上和實際中達到了預期的目標
。
