并聯型有源電力濾波器新型諧波檢
李廣兵1 ，蒲玉興2
(1.長沙航空職業技術學院，長沙 410124 ； 2.湖南大學，長沙 410124)
摘 要：由于分布式電網中的非線性 、不平衡負載和無功負載的增加，造成了諧波電流、負載不平 衡電流、中性線電流和低功率因數等影響電能質量的問題，通常使用并聯型有源電力濾波器來實現諧波消除、無功補償、負載不平衡電流和中性線電流消除。在有源電力濾波器的諧波檢測方面，分析了傳統基于瞬時無功功率理論方法的不足，提出了新的諧波檢測方法，采用滑動平均濾波器 (moving average filter, MAF)代替低通濾波器（low pass filter, LPF)進行直流分量的提取，克服了低通濾波器導致的傳統檢測方法實時性和動態性不強的缺陷，同時簡化了模型結構：搭建了仿真與實驗平臺，仿真與實驗結果表明新的諧波檢測方法具有良好的檢測效果和優越性：關鍵詞：并聯型有源電力濾波器 ；非線性負載；屯能質量；滑動平均濾波器(MAF)
0 引言 在分布式電網中 ，非線性負載，如變壓器、飽和線圈、復雜電力電子設備等容易造成電網效率低、 功率因數低等問題，影響到其他用電設備正常運 行，因此，分布式電網的諧波抑制和功率因數矯正 成為一個研究熱點。并聯型無源濾波器，如調諧LC濾波器和高通濾波器等，可以用來抑制電網的諧 波，進行功率因數矯正，但是，無源濾波器補償效果有限 ，濾波器體積大 ，容易產生諧振現象3近年來的研究表明 ，有源濾波器可以代替無源濾波器 ，有 效補償非線性負載帶來的諧波和無功功率。
根據應用需求來分 ，有源電力濾波器可以分
為：串聯型、并聯型 、串并聯相結合3種類型 ，也可 以和無源濾波器結合形成混合型濾波器 。其中 ，并 聯型有源電力濾波器類似于配電網無功補償器 (STATC0M)，當作電流源使用 ，向電網中注人與負 載諧波電流幅值相同、相位相差180°的補償電流，從而達到消除電網諧波電流的目的。
有源電力濾波器的工作原理是:利用濾波算法檢測負載電流或者電網電流 ，獲得需要補償?shù)碾娏鲄⒖贾担缓蟛捎靡欢ǖ碾娏骺刂撇呗陨煽刂菩盘柨刂谱儞Q器進行諧波補償。在諧波檢測方面，文中分析了基于瞬時無功功率原理的檢測法，該檢測法簡單易實現，但是，低通濾波器的存在，導致諧波補償?shù)膶?shí)時性、動態性不強，諧波檢測與補償精度不夠，電網電流的總諧波畸變率(THD)較大 ?div id="jpandex" class="focus-wrap mb20 cf">；诖?div id="jpandex" class="focus-wrap mb20 cf">，本文提出了一種新的諧波實時檢測方法，該方法采用滑動平均濾波器代替了低通濾波器進行直流分量的提取 ，克服了ip-iq檢測法因低通濾波器導致的實時動態性不強的缺陷，同時簡化了模型結構 ，具有良好的檢測效果及優越性 。
1 并聯型APF基本原理 本文研究的有源電力濾波器采用電壓型逆變器 ，其拓?fù)浣Y(jié)構如圖1所示 。
圖1 并聯型有源電力濾波器拓?fù)浣Y(jié)構
當電網帶非線性負載時 ，負載電流會出現畸變 ，其包含基波和諧波成分，諧波頻率是基波頻率的整數倍 ，負載電流為
電網電壓可以表示為
那么，負載的瞬時功率可以寫為
將式（1）—（2）帶人式（3）可得
式（4）中：Pa（t）為基波有功功率; Pr（t）為無功功率 ，Ph(t)為諧波功率 。
在有源電力濾波器對電網諧波進行完全補償后
式(5)中
式(6)中，Im=I1cosφ
所以
從式（7）可知，要補償諧波功率關鍵就是要求需要補償?shù)闹C波電流isn*(t)
2 傳統諧波檢測方法
近年來
圖2 ip-iq諧波檢測算法
圖2的諧波檢測方法中用到了低通濾波器，低通濾波器決定了該諧波檢測方法的動態性能和檢測精度
3 新型諧波檢測方法
基于瞬時無功功率理論的諧波檢測方法不能兼顧動態性能和檢測精度，實際上

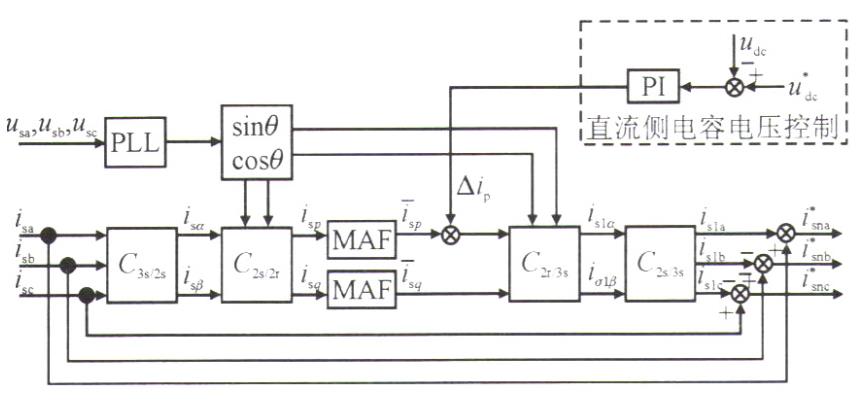

圖3 改進的ip-iq諧波檢測算法
滑動平均濾波器離散表達式為
有源電力濾波器采樣頻率設定為5 kHz，那么每個基波周期要采樣N=100個數據

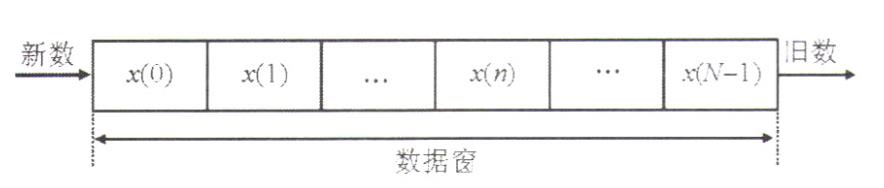

圖4 滑動平均濾波器采樣原理圖
令輸入x(n)=ejwn,則由x(n)=ejwn引起的輸出
定義H(ejw)為系統的頻率響應
式中：ω = 2πfTs = 2πf/fs；fs = 1/Ts
DN(ejw
其中fs = 5kHz
設計截至頻率為22.59 Hz的二階IIR型 Butterworth低通濾波器與滑動平均濾波器對比

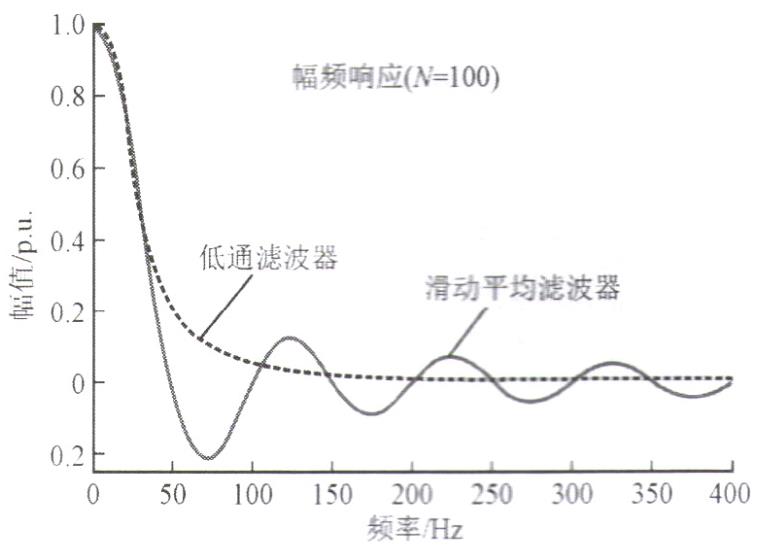

式(11)-(12)表示的滑動平均濾波器和低通濾波器的幅頻特性對比如圖5所示。
圖5 滑動平均濾波器和低通濾波器幅頻響應
從圖5可以看出滑動平均濾波本質上為一個低通濾波器
4 實驗研究
有源電力濾波器的控制方案如圖6所示
本實驗在一臺功率為5 kW有源電力濾波器上進行的，采樣頻率5 kHz
圖8為采用傳統諧波檢測方法的實驗波形
圖6 有源電力濾波器控制框圖
圖7 有源電力濾波器試驗平臺
表1 實驗參數
圖8 采用傳統方法的實驗波形

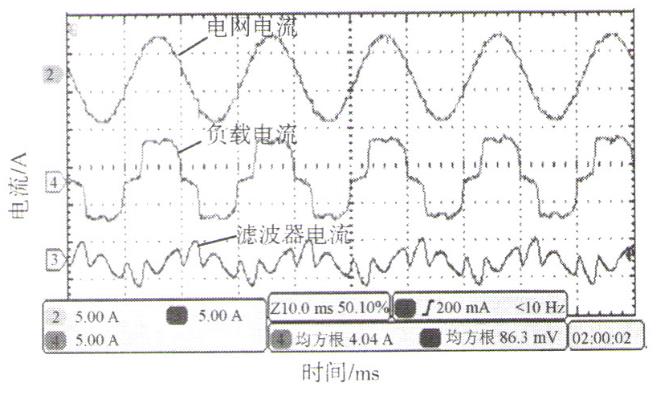

圖9為采用新型諧波檢測方法的實驗波形，自上而下分別為電網電流波形
對a相負載電流
圖9 采用新型方法的實驗波形
表2 負載電流
5 結束語
針對瞬時無功理論進行有源電力濾波器諧波檢測動態響應慢和精度差的問題，提出了基于滑動平均濾波器的改進諧波檢測方法 |
、
經過變換得到兩相旋轉坐標系下瞬時有功分量isp、無功分量isq
sp
、
)為滑動平均濾波器振幅函數
、
，然后與有源電力濾波器實際輸出電流
、
相比較，經過
