《諧波電流檢測位置對有源電力濾波器性能的影響研究》
孫廣星,楊濤,王永新,孫偉 西安西電電力系統有限公司
摘要:本文介紹了并聯有源電力濾波器諧波補償?shù)墓ぷ髟?div id="jfovm50" class="index-wrap">,分析對比?/span>2種諧波電流檢測位置下的諧波補償控制算法
0 引言
大容量非線性負載的大量投入使用
性負載為諧波源,對比了在電網側檢測諧波與在負載側檢測諧波2種方式下APF的優缺點。
1 APF的工作原理
并聯型有源電力濾波器的結構圖,通過檢測補償對象中的電流
而負載電流由基波和諧波電流組成
如果設置iAPF=ih
圖1 并聯有源電力濾波器結構圖
2 不同諧波電流檢測位置的APF控制策略
2.1 負載側諧波電流檢測與控制
如圖1所示
APF控制采用雙閉環控制,對于電壓源型并聯APF,必須穩定其直流側電壓,因此控制策略采用外環控制直流電壓,內環控制系統輸出電流的方案。
圖2為在負載側檢測諧波電流時的APF控制方框圖
圖2 負載側諧波電流檢測控制框圖
2.2 電網側諧波電流檢測與控制
由于在實際中
3 不同諧波電流檢測位置下的控制對比

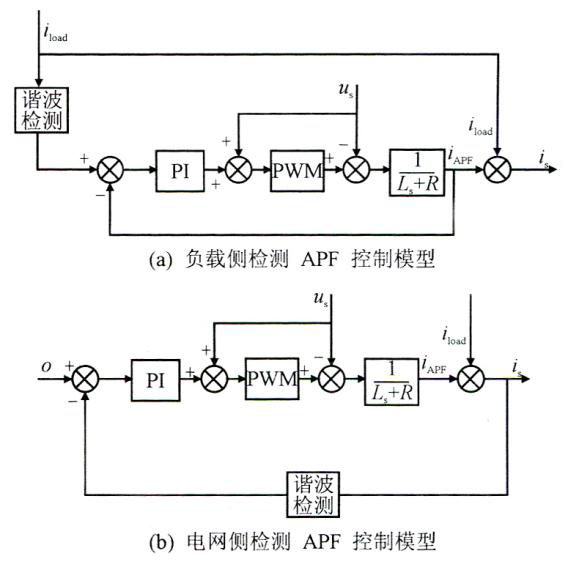

負載側與電網側2種諧波電流檢測位置下的APF控制系統數學模型如圖3所示
圖3 APF控制模型
因此從補償速度上看
4 仿真分析

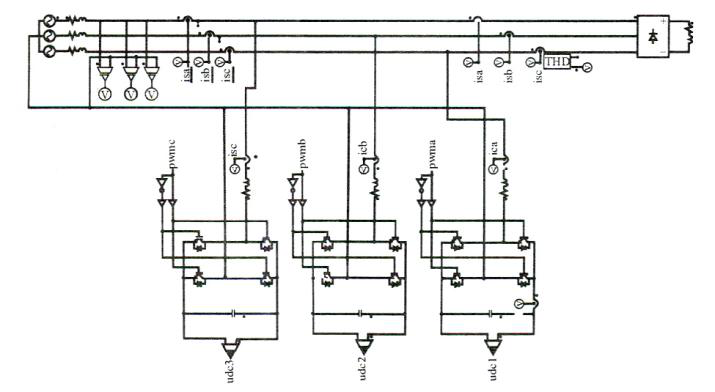

在PSIM9·0中搭建三相四線制APF仿真模型,負載模型使用三相不控整流模擬電網中的諧波電流。仿真主電路如圖4所示。
圖4 仿真主電路
仿真參數見表1。
表1 仿真參數
4.1 諧波補償效果仿真
根據仿真模型,進行仿真得到負載電流及其諧波含量以及CT在不同檢測位置時的APF補償效果,如圖5、圖6、圖7所示。

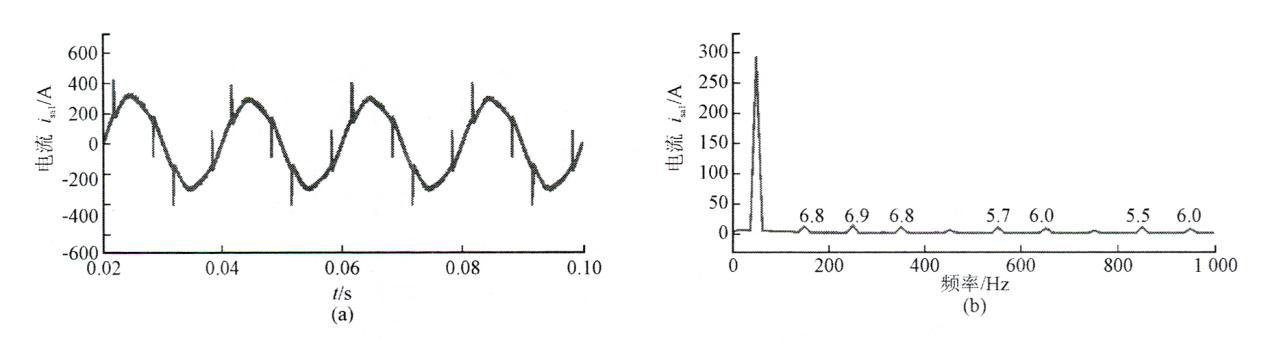

圖5 負載電流及其諧波含量
結合圖5,通過對比圖6和圖7 2種檢測位置時的補償效果,從電網電流FFT中分析可知,2種檢測位置下的APF補償效果幾乎相同。即均可以使負載中的諧波電流和APF中的諧波電流互相抵消,保證電網電流的諧波電流含量遠遠小于負載電流中的諧波電流含量。
圖6 負載側檢測時電網電流及其諧波含量
圖7 電網側檢測時電網電流及其諧波含量
4.2 諧波補償響應時間仿真
本節主要通過仿真結果分析在負載側和在電網側檢測諧波電流時的APF響應時問差異:
將cT置于電網側與負載側2種情況下,當負載發生突變時

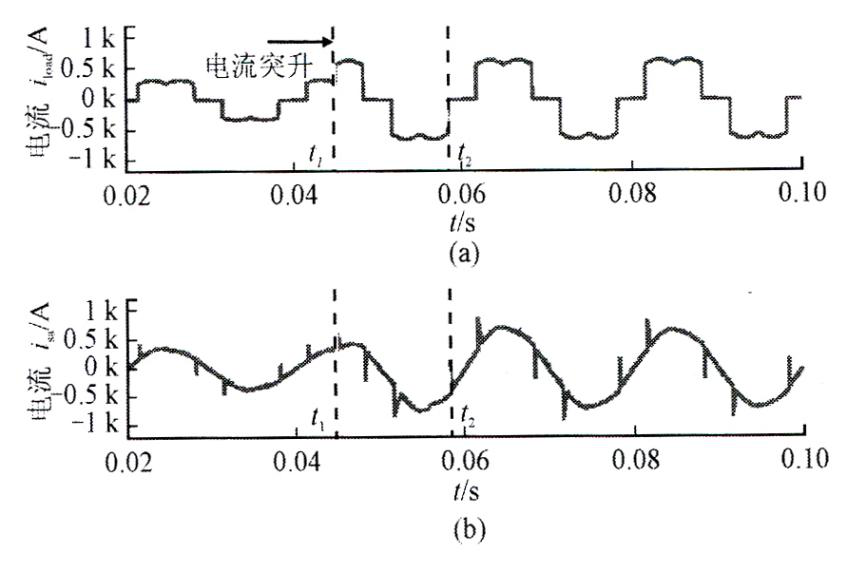

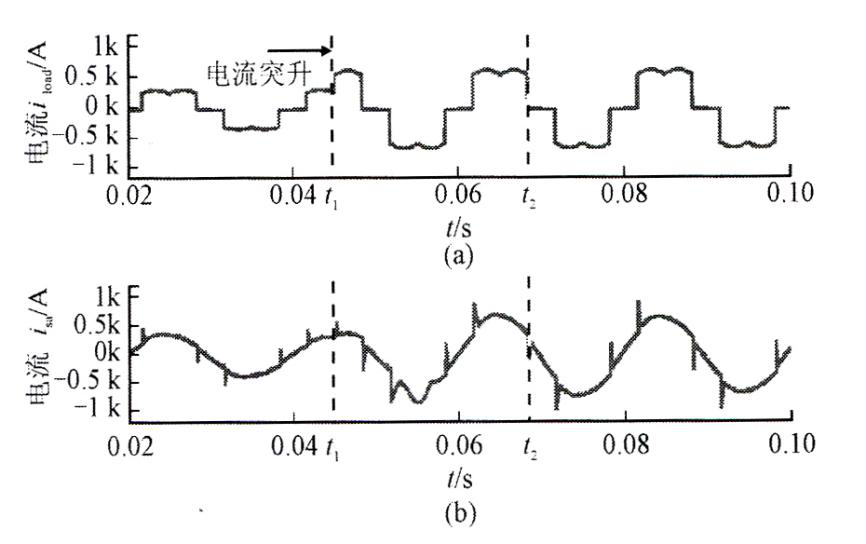

1) 負載電流突升。圖8和圖9分別為cT在電網側時和在負載側時的電網電流階躍響應圖
圖8和圖9中在0.045 s(t1)時刻負載電流突然增加1倍
圖8 CT在電網側時電網電流階躍響應
圖9 CT在負載側時電網電流階躍響應
2) 負載電流突降
圖10 CT在電網側時電網電流階躍響應
圖11 CT在負載側時電網電流階躍響應
圖10和圖11中在0.045 s(t1)時刻負載電流突然減小l倍
綜上可以得出結論
4.3 諧波檢測回路誤差仿真
實際APF裝置在檢測諧波電流時,不可避免地要在各個環節存在檢測誤差,比如CT側,信號變換側和AD轉換側等等。本節主要通過設定檢測回路誤差來仿真對比2種諧波檢測位置下的APF補償效果。

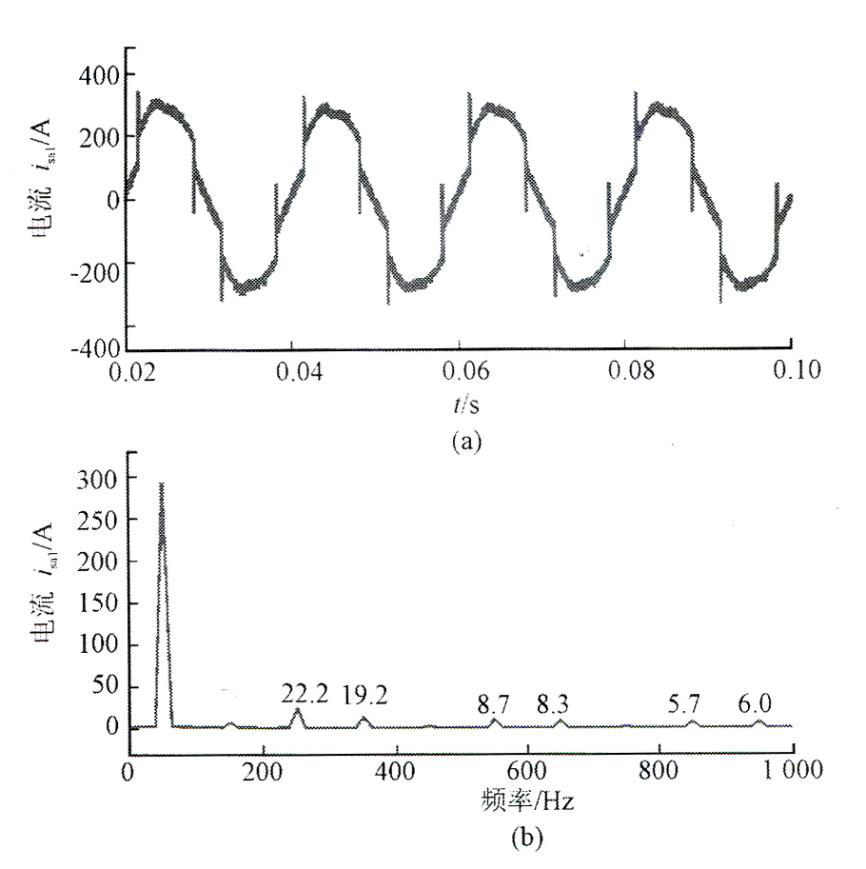

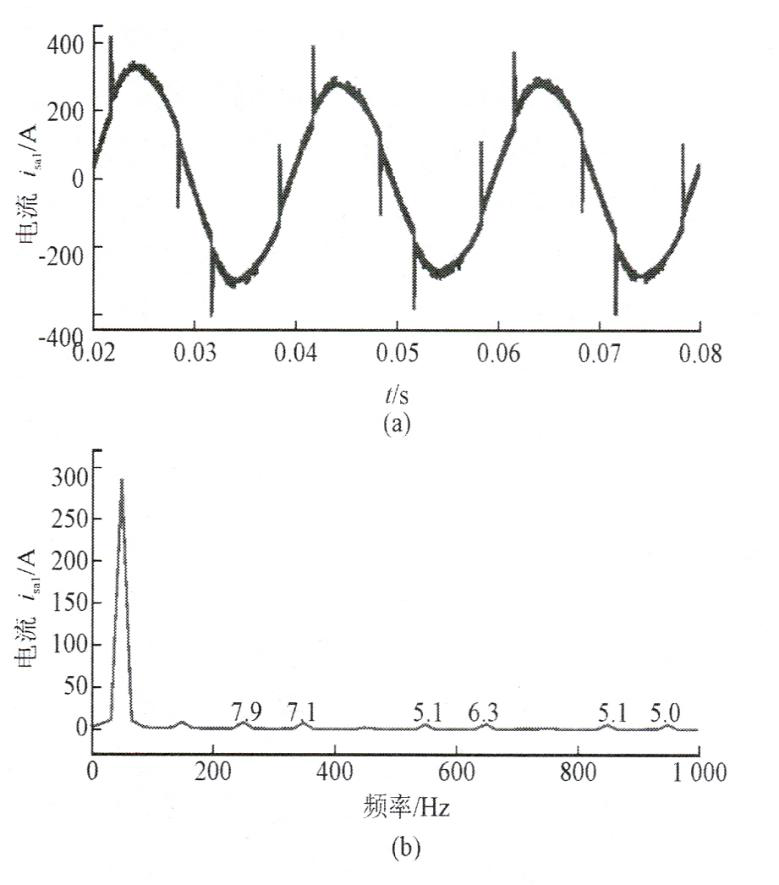

1)檢測回路存在0.8倍誤差。圖12和圖13分別為CT在負載側時和在電網側時CT在在0.8倍誤差時補償后的電網電流及諧波含量。
圖12 CT在負載側時CT存在0.8倍誤差時補償后的電網電流及其諧波含量
對比圖12和圖13可知,CT裝在電網側和負載側,當CT出現20%采樣誤差時

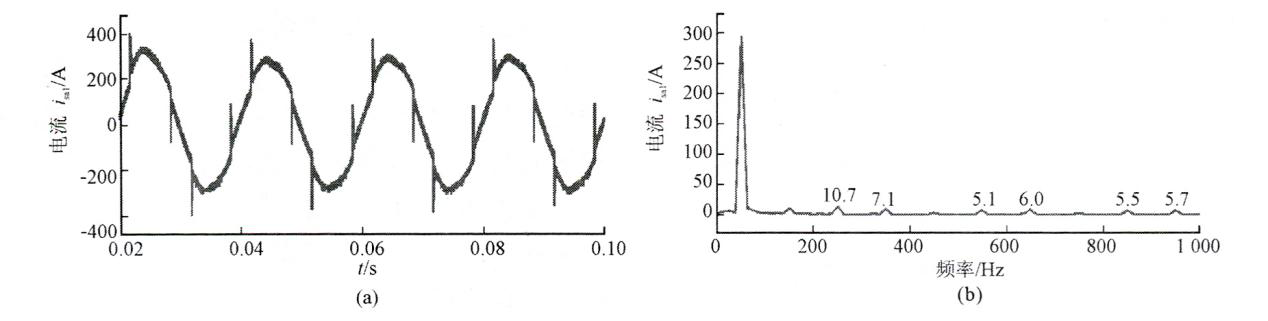

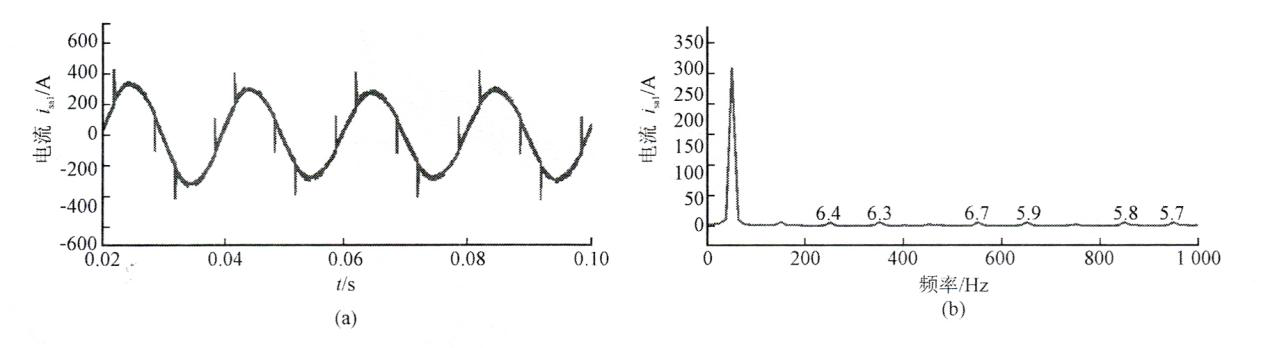

2) 檢測回路存在1.2倍誤差。圖14和圖15分別為CT在負載側時和在電網側時CT存在1.2倍誤差時補償后的電網電流及諧波含量。
對比圖14和圖15可知,當CT出現1.2倍誤差時,負載側檢測時補償后的電網電流出現諧波放大,電網中的諧波含量增多;而電網側檢測時補償后的電網電流可以消除這種誤差,仍可以達到補償效果。
圖13 CT在電網側時CT存在0.8倍誤差時補償后的電網電流及其諧波含量
圖14CT在負載側時CT存在1.2倍誤差時補償后的電網電流及其諧波含量
圖15 CT在電網側時CT存在1.2倍誤差時補償后的電網電流及其諧波含量
綜上所述
5 結束語
本文理論分析了并聯有源電力濾波器2種諧波電流檢測位置對應的諧波電流檢測方法和控制策略
APF針對不同的諧波檢測位置,呈現出的不同性能差異為:
1)當諧波檢測位置在負載側時APF裝置的響應速度要比在電網側時更快
2)當諧波檢測位置在電源側時 |
