《基于總線技術的無功補償復合開關設計及應用》
郝偉康，王碩禾 ，李夢醒 ，陳祖成，劉治聰
石家莊鐵道大學電氣與電子工程學院
摘要：本文提出了一種基于STCl5W4085的無功補償復合開關的控制方案 ，該方法采用過零投切方式 ，利用總線技術實現了對復合開關的控制，在實現電容器投切控制時具有接線簡單、沖擊電流小 、功耗低 、響應快等特點。試驗表明 ，該方案可實現電容器的高效頻繁投切控制 。
關鍵詞：無功補償；復合開關 ；總線控制
0 引言
電力系統的負荷主要是感性的，這些負荷會大量吸收系統的無功功率，導致系統出現無功缺額、電壓下降甚至崩潰等嚴重后果=但是若大量的無功功率在電力系統中經高低壓供電系統流入用電設備，則會引起有功損耗的增大，造成電網電壓降落
長期以來，無功補償裝置是通過采用機械開關(如斷路 器
基于此，為了滿足電容器的投切控制過程中沖擊電流小
1 復合開關的原理和組成
所謂復合開關
復合開關投切電容器組的技術關鍵在于何時投切電容器最為恰當
復合開關的主回路原理如圖1所示。合閘過程是在開關兩端電壓為零時由過零檢測電路檢測到過零點，繼而觸發導通晶閘管V1
圖1 復合開關主回路原理圖
由于電容器接線方式的不同
共補與分補的區別在于共補采用的是2個磁保持繼電器分別控制A、C兩相，這兩相的磁保持繼電器串接在線路中，且由同一控制信號控制，B相則直接連接至電容；而分補開關三相分別由3個控制信號控制，每個磁保持繼電器均串接在線路中
2 基于總線技術的復合開關硬件電路設計
基于總線技術的復合開關硬件電路主要包括：總線控制電路、驅動電路
2.1 復合開關電路的總體結構
本設計中的復合開關使用的是并聯可控硅與磁保持繼電器。復合開關的電路結構如圖2所示．包括可控硅控制電路、電源電路、過零檢測電路、通信模塊、按鍵模塊、狀態顯示模塊等。

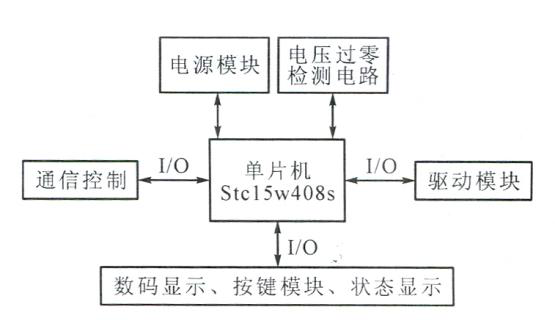

圖2 復合開關結構圖
復合開關采用的控制邏輯是：收到投切信號之后，執行相應操作
2.2 復合開關主要電路的設計
1)過零檢測電路。在此設計中，過零檢測電路的實現過程是先降壓，再整流為雙半波，通過穩壓管與開關管檢測出電網電壓1個周波內的2個過零點脈沖，用于作為磁保持繼電器閉合時的基準時間。繼電器的閉合是需要時間的，即：當驅動模塊電源為20 V或5 v時，磁保持繼電器的動作時間分別為4 ms或100 ms。實驗證明

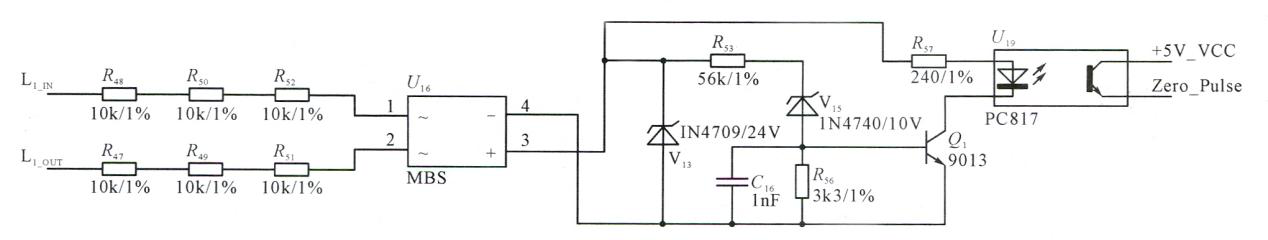

圖3 過零檢測電路設計圖
此過零檢測電路由整流橋MB2S
將過零檢測電路與施密特觸發器CD40106連接
圖4 過零檢測示波器中的波形
2) 驅動模塊。驅動電路是用來觸發磁保持繼電器的閉合和斷開，當收到單片機投切的信號時，驅動電路就會運行。該電路由光耦M0C3083、光耦PC817、雙向可控硅BAT80—800、磁保持繼電器與驅動芯片XC2023等元件組成。光耦MOC3083輸出端經電阻，穩壓管二極管與雙向可控硅的門級相連．可控硅的另外兩端和磁保持繼電器HFE19—90的觸點并聯，連接到補償回路中。
3) RS485通訊控制電路。設計中的關鍵點是采用。RS485串行通信控制代替?zhèn)鹘y(tǒng)的電平控制方式，其最大控制路數為32路。故復合開關上需保留1個485通訊接口用來連接到一偽485 Hub上，用于智能電容器自組網或與控制器通訊中介
RS485控制采用的是ADM2483芯片與單片機之間進行通信，ADM2483是帶隔離的增強型RS485收發器，他包括1個三通道隔離器、1個帶三態輸出的差分驅動器和1個帶三態輸入的差分接收器。其1/8單位負載的接收器輸入阻抗可允許多達256個收發器接人總線，最高傳輸速率可達500 Kbps
3 基于總線技術的復合開關軟件設計
復合開關的軟件設計
3.1 主電路的流程圖
在主程序中
圖5復合開關整體流程圖
3.2 可控硅和磁保持繼電器的時序控制
電容在投入與切除時
圖6可控硅和磁保持繼電器的時序控制
磁保持繼電器與可控硅時序控制的流程圖如圖6所示。上電后
在切入電容器組時
4 復合開關投切電容器試驗結果
為驗證基于總線技術的復合開關控制方式的有效性及可靠性
此復合開關所具有的頻繁投切能力符合無功補償需求
5 結束語
本文針對現有的電容器投切控制方法的不足，提出了基于總線控制的復合開關設計方法
試驗表明 |
