《大容量無功快速補償方法的研究》
陳 靜1 ，,涂夢潔1，王一飛2 ，袁估新1 ，程琪惟2
(1.武漢理工大學自動化學院,湖北武漢430070 ；2.中國船舶重工集團公司第七二二研究所,湖北武漢430205)
摘要: 隨著配電網和負載的功率日益增加及波動頻繁,對無功補償方法的容量和快速性提出了更高的需求 。針對現有無功補償方法無法滿足 配電網和名載對無功補償容量大 、快速性的需求,文章提出一種大容量無功快速補償方法 。該方法采用分級投切電容器和連續可調電容器協調配合,分級投切電容器對系統進行大容量的基準無功補償 ，連續可調電容器進行快速精準的微調無功補償 ，提高系統的功率因數，使大容量配電網或負載的功率因數維持在目標值 。利用Matlab/Simulink完成了補償系統的仿真設計和分析, 驗證了大容量無功快速補償方法的合理性和有效性 。
關鍵詞:無功補償；分級投切電容器 ；連續可調電容器 ；仿真分析
0 引言 配電網和負載的功率日益增加、波動頻繁 ，對無動補償方法的容量和快速性提出了更高的需求。常用的靜止無功補償方法將電容器與負載并聯，電容器提供無功功率。由于補償電容是固定的，易造成系統過補償或欠補償，無法滿足負載無功功率變化較快的補償需求，還會影響電能質量。傳統的無功補償裝置有晶閘管投切電容器(TSC)、晶閘管控制電抗器(TCR)、固定電容器+品閘管控制電抗器(FC+TCR)及混合型(TCR+TSC)。TSC型無功補償器是一種有級的調節，對于無功時變的負載，單獨使用TSC無法快速跟負載無功變化，易造成系統過補償或欠補償。TCR型補償器向系統提供感性無功功率，針對配電網或負載基本上都是感性負荷的特點，只有配合電容器才能有效地進行無功補償。
因此,筆者提出了復合電力負載的動態無功補償方法 ，該方法結合可調電容器組和電力電子電抗器，分別發出無功和吸收無功使整體發出的無功滿足動態需求；通過智能控制器控制電力電子電抗器中晶閘管的導通角，改變變壓器二次側電流大小，進而通過電磁感應來改變變壓器一次側電流，達到阻抗可調的效果，使電力電子電抗器動態地調節無功功率。在樣機實驗中，針對某沖壓設備應用該補償方法，負載波動情況下平均補償時間為10s～20s，快速跟隨性較差，不能滿足快速性的需求。文獻采用調容裝置與一定值電感并聯 ，通過控制開關器件的驅動電路來改變脈沖占空比的大小，連續調節主電路中調容裝置的等效電容，從而達到調節無功功率的目的。但該補償方法采用的調容裝置和定值電感的調節范圍有限，總無功調節容量小，無法應用于大功率時變負載的動態無功補償。因此 ，本文提出一種大容量無功快速補償方法(以下簡稱補償方法)，采用分級投切電容器和連續可調電容器協調配合，分級投切電容器對系統進行大容量的基準無功補償，連續可調電容器進行快速精準的微調無功補償。

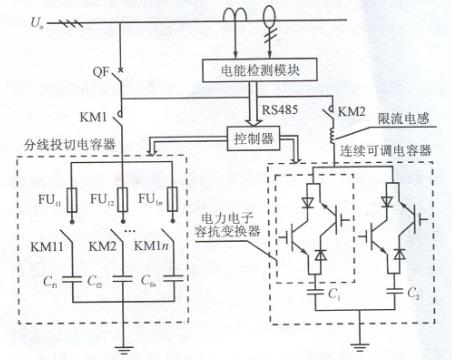

1 補償方法的原理 大容量無功快速補償方法采用由電能檢測模塊 、控制器、連續可調電容器和分級投切電容器組成的大容量無功快速補償系統(以下簡稱補償系統)來完成大功率負載的快速無功補償,其拓?fù)浣Y(jié)構如圖1所示。
圖1 大容量無功快速補償系統的拓?fù)浣Y(jié)構
圖1中 ，連續可調電容器和分級投切電容器并聯，限流電感與連續可調電容器串聯。分級投切容器由多組快速熔斷器、電容接觸器和電容器的串聯電路經過并聯后組成；連續可調電容器由2組電力電子容抗變換器（2個逆阻型IGBT器件經過反向并聯組成）和電容器的串聯電路經過并聯后組成，逆阻型IGBT分別由兩路周期相等且波形互補的PWM脈沖信號進行控制。根據補償系統的拓?fù)浣Y(jié)構 ，大容量無功快速補償系統發出的總無功功率Qs為
式中：f
PWM1和PWM2是周期均為?t  足夠小。逆阻型IGBT的開關頻率為5～40 kHz，頻率越低則發熱越少，但電壓的波形質量會變差，將對電容造成嚴重影響。為了避免損壞電容，本文的開關頻率選擇為10kHz。實際應用中，結合開關器件的具體工作頻率應在保證電壓波形的基礎上盡量選擇較低的開關頻率，減少發熱。
PWM1和PWM2波形互補，占空比之和為1 ，作用的時間分別為?t1和?t2,且?t=?t1+?t2 。連續可調電容器中串有電感值較小的限流電感，在逆阻型IGBT快速開通和關上斷期間 ，由于開關頻率高 ，開通和關斷時間短，電容上的電壓不會產生突變 ，瞬時流過電容C1 、C2的支路電流iC1、iC2與流過連續可調電容器上的總電流iC0相等 。
由于?t ，在?t 時間內流過連續可調電容上的電流可表示為
 同理，
在1個脈沖周期?t時間內
將等式（3）代入（4）得
由于瞬時電流iC1和iC0相等
PWM1和PWM2波形互補
當電容C1
將式（7）代入式（1）整理得
由式（8）可知：
1）當C1和C2的值一定時,通過改變投入的分級投切電容器C1
2）通過調節逆阻型IGBT的脈沖占空比D
補償系統中，分級投切電容器和連續可調電容器協調配合
2 補償方法的實現
設補償前負載上的有功功率為PL
針對波動頻繁的負載，QB的范圍為QBmin～QBmax
工程上使用的補償電容容量一般為5kvar的倍數
某時刻
1)當QC0min<QL<QC0max時,斷開接角觸器KM11~KM1n
2)當QCfk+QC0min
根據上述規則
3 仿真分析及驗證
利用 Matlab/ Simulink設計連續可調電容器的仿真模型和大容量無功快速補償仿真系統,并配置各項仿真參數,驗證補償方法的合理性和有效性
3.1 仿真模擬對象

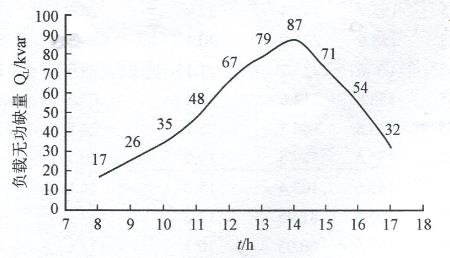

以常州某工廠沖壓設備為模擬補償對象,該設備1天8:00至17:00之間整點時刻的無功缺量如圖2所示。
圖2 負載無功
仿真研究中
針對該沖壓設備上述無功波動特性
3.2 連續可調電容器的仿真分析

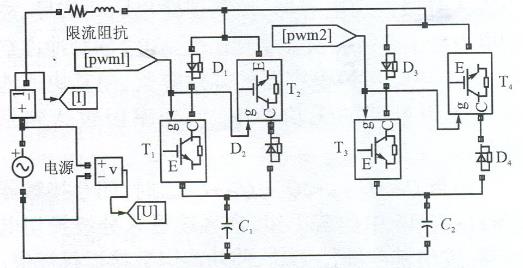

為了研究連續可調電容器發出的無功與逆阻型IGBT脈沖占空比的關系
圖3 連續可調電容器仿真模型
逆阻型ICBT具有正向?qū)ā⒎聪蚪刂沟奶匦?div id="jpandex" class="focus-wrap mb20 cf">，圖3中的逆阻型IGBT采用ICBT和二極管的串聯模型，可以達到反向截止的目的

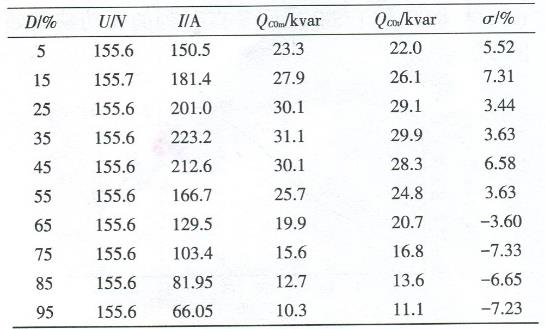

表1 不同占空比下連續可調電容器發出的無功
U為電壓有效值
隨著逆阻型IGBT的脈沖占空比D的變化

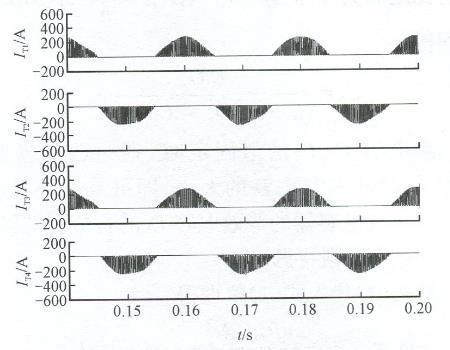

占空比為0.45時,逆阻型IGBT的開關電流如圖4所示,電容電壓和電流波形如圖5所示
圖4 逆阻型IGBT的開關電流

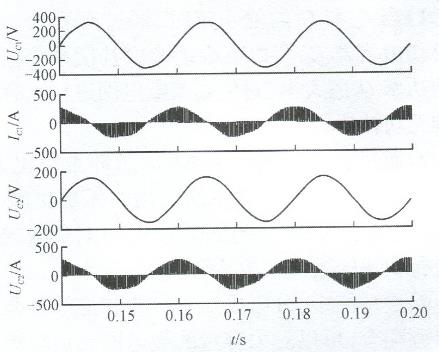

圖5 電容C1和C2的電壓與電流
由圖4可知
3.3 補償系統的仿真分析

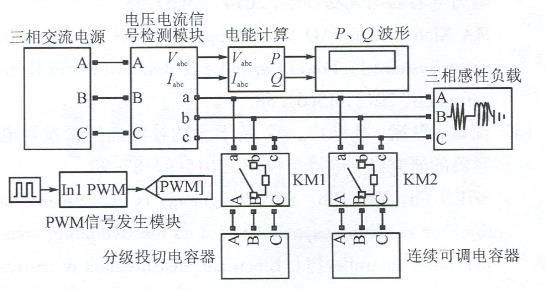

根據補償系統的拓?fù)浣Y(jié)構,按照?qǐng)D2中模擬補償對象的無功波動情況,設計大容量無功快速補償?shù)姆抡婺Ｐ腿鐖D6所示
圖6 大容量無功快速補償系統的仿真模型
系統仿真模型中的三相交流電源為仿真系統提供電能；三相感性負載用于模擬負載無功的波
動
首先斷開KM1和KM2

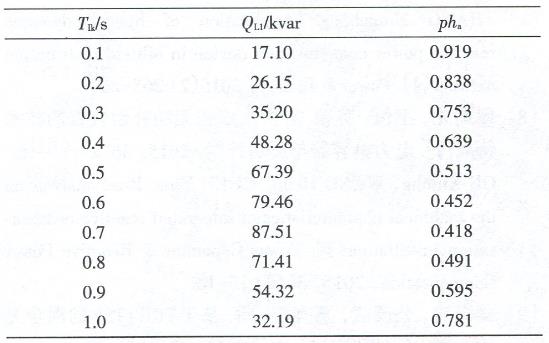

表2 補償前系統仿真數據
TIk(k為1~10的整數)為負載無功變化的時刻，QL1為補償前負載的無功缺量,pha為補償前系統的功率因數

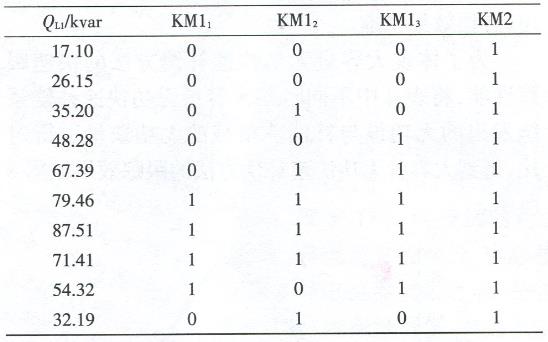

表3 投切策略

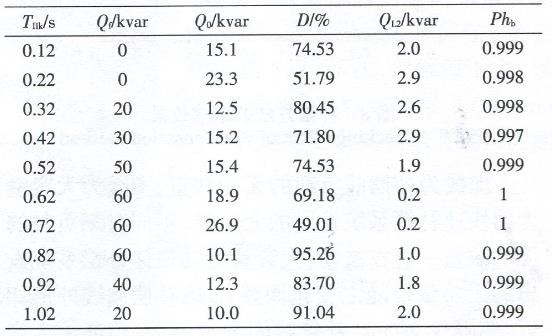

表4 補償后系統仿真數據
由表2
1）補償前，負載無功缺量大
2）按照表3所示的投切策略對系統進行大容量的快速補償
3）TⅡk－TⅠk =0.02s
根據表2和表4

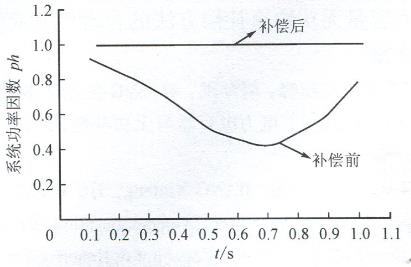

圖7 補償前后系統的功率因數曲線
對比圖中的功率因數曲線,大容量無功快速 補現狀.償方法提高了系統的功率因數
為了體現大容量無功快速補償方法的快速跟蹤性能

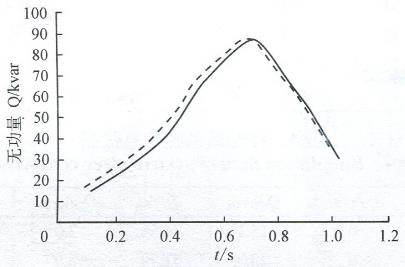

圖8 補償方法的跟蹤效果
虛線為補償前負載的無功鉛量
4 結束語
針對現有無功補償方法無法滿足 配電網和負載對無功補償容量大
|
為系統電壓頻率；U為電源電壓有效值
