《12kV高壓開關柜受潮凝露防治技術研究》
楊芳
(廣東電網有限責任公司清遠供電局，廣東 清遠 511518)
摘要：針對12kV高壓開關柜受潮凝露現象會導致其內部電氣設備發生嚴重故障這一問題，文中對其受潮凝露防治技術進行了探討，并設計了研究方案。首先，從開關柜受潮凝露發生的機理出發，總結了目前3種主要的開關柜受潮凝露防治方法，包括加熱除濕法、冷凝除濕法和干燥空氣除濕法，并對它們的優缺點進行了簡要分析。其次，基于其中性能最優的干燥空氣除濕原理，對開關柜受潮凝露防治技術進行了研究，包括對干燥氣源技術的研究及其裝置方案的設計，以及柜內空氣強制流動技術的研究。然后，對基于干燥空氣除濕技術的開關柜受潮凝露防治監測和控制系統進行了方案設計。最后
關鍵詞：高壓開關柜
0 引言
12 kV高壓開關柜作為一種廣泛應用到城市供電、配電系統的電力設備，其內部環境的溫度、濕度 的變化，以及氣密性的完備等都會影響其正常運行狀態。當開關柜進行檢修時，不可避免地會造成外部的潮濕空氣進人到柜體內部，從而導致開關柜的內部極易發生受潮凝露現象，若開關柜長期處于這樣一種環境狀態，則柜體內部極易發生各種惡性短路故障,包括單相短路、兩相短路，甚至是三相短路。此外，長期的受潮凝露會導致柜體內部的絕緣性能逐漸降低，導致各種絕緣缺陷逐漸暴露并最終發展成絕緣擊穿、沿面爬電等故障，從而釀成各類惡性接地事故，這嚴重影響到整個供電和配用電系統的穩定性，并降低了全系統的供電可靠性水平。
目前，對開關柜的受潮凝露機理的建模研究較為少見
此外，文則針對開關拒內高溫故障問題
目前
基于此
1 開關柜凝露現象發生機理
1.1 凝露成因
開關柜內發生凝露現象的過程中
因此
如前所述
1.2 凝露點溫度計算
基于文1.1節對凝露現象發生機理的闡述，并根據建筑門窗玻璃暮墻熱工和計算規程1,假設結露時的露點溫度為Td，℃；柜內環境溫度為T，℃；相對濕度為F，%RH。則計算步驟如下:首先,計算出T ℃空氣在水面（T>0
℃）或冰面（T≤0 ℃）的飽和水蒸汽壓力（hPa），公式為
式（1）中：E0為0 ℃空氣的飽和水蒸汽壓力；a、b為系數，T>0 ℃時，取水面值a=7.5，b=237.3；T≤0
℃時，取冰面值a=9.5，b=265.5。
然后，根據式（1），計算環境溫度為T ℃時，空氣在已知的相對濕度F（%RH）下的水蒸汽壓力E，即
最后，根據式（1）、（2）,可得到柜內環境溫度為T ℃、空氣相對濕度為F（%RH）下的凝露點溫度Td的 計算公式，即馬格努斯修正公式為
式(3)中：Td為露點溫度，℃；E的含義同上，單位為hPa；a和b為修正參數，含義同上；E為空氣的飽和水蒸汽壓，hPa；E0為氣溫為0 ℃時的飽和水蒸汽壓，取E0=6.11 hPa。
2 主要的開關柜受潮凝露防治技術比較
2.1 加熱除濕技術
傳統的加熱除濕方式通過加熱器提高開關柜內的溫度，提高空氣溶解水分的能力，以達到降低相對濕度的目的，使凝露不易發生。這類傳統的防凝露裝置主要分2種：—是采用電源控制開關，手動長期投人柜內加熱器的運行方式
為解決上述問題
2.2 冷凝除濕技術
文2.1節中提到的加熱除濕法不能很好地解決環境溫度變化較快時形成的凝露問題
2.3 干燥空氣除濕技術
為克服前面2種傳統除濕技術存在的不足
2.4 技術比較
目前對開關柜的受潮凝露防治技術的研究，存 在分散
1）除濕設備均布置在開關柜的高壓隔離室內
2）冷凝除濕在低溫高濕時會容易凝霜，除濕效 果幾乎為零
3）加熱方法在高溫高濕時存在溫度過髙、加速 絕緣老化的弊端
4）傳統除濕方法精細化程度欠缺，基本沒有關 注到開關柜結構對除濕效果的影響
總的來說，目前開關柜使用的除濕方法主要有3種：加熱除濕法、冷凝除濕法和干燥空氣除濕法。其中加熱除濕法的使用最為廣泛，冷凝除濕法是近年來才逐漸推廣使用的一種方法
3 基于干燥空氣除濕原理的開關柜受潮凝露防治技術研究
3.1 干燥氣源技術研究

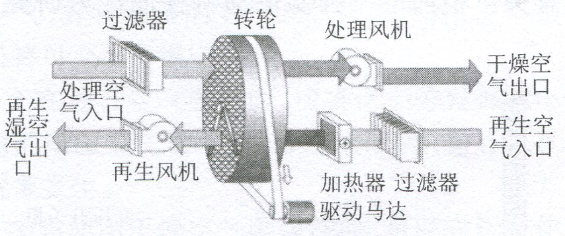

干燥氣源技術進行除濕時，采用轉輪除濕機， 其基本原理見圖1。在圖1中，干燥空氣除濕技術采用髙吸濕能力的硅膠做成蜂窩式結構的除濕轉輪，
轉輪分為吸濕區和再生區，空氣中的水分在吸濕區

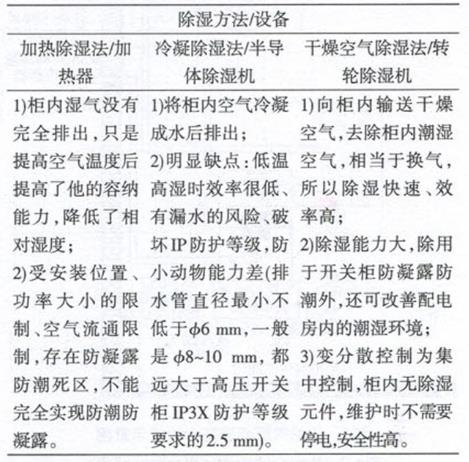

表1 3種除濕方法的對比分析
被除掉后，風機將干燥后的空氣送出，吸收了水分 的轉輪部分轉動到再生區，這時從逆方向送入的再生用空氣(溫風)將水分驅除，使轉輪恢復吸濕能力，以完成持續不斷的除濕操作。
圖1 轉輪除濕技術基本工作原理
3.2 干燥氣源裝置方案設計

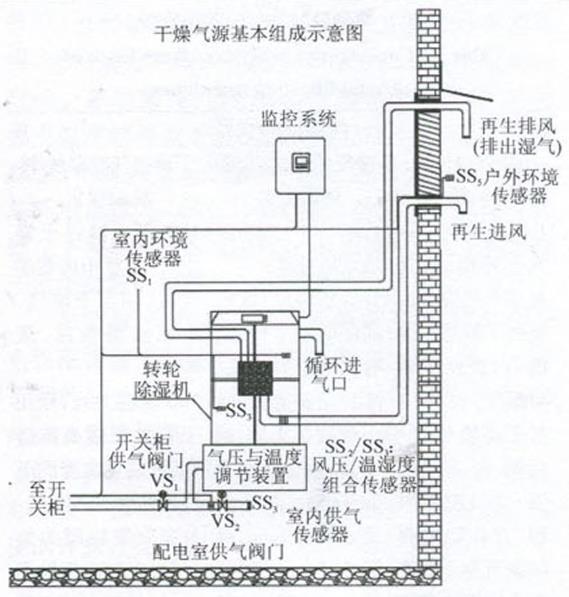

基于圖1,采用轉輪除濕機作為干燥氣源的裝 置,其設計結構組成見圖2。
圖2中，處理空氣為從循環進氣口進人,經轉輪 吸收水分后，變?yōu)楦稍锟諝?div id="4qifd00" class="flower right">
圖2 干燥氣源裝置基本組成示意圖
3.3 柜內空氣強制流動技術研究
通過調研和査閱文獻資料，目前階段，尚未發 現有關于柜內空氣強制流動特性的深人研究，因此，在采用傳統的除濕方法時,往往存在防潮死區；而采用干燥空氣除濕法的好處在于,可以充分利用
供氣系統的氣壓，使得柜內空氣強制流動，實現柜內整個空間均有干燥空氣流通，消除防潮死區；同時，通過噴嘴角度布置，驅動空氣產生旋轉流動增強除濕效率，可向特定狹小部位供氣，實現全柜防
潮、防凝露。為實現這一個非常關鍵的研究，可通 過遇布柜內的傳感器監測數據進行比較分析，以找 出最優的噴嘴和最佳的安裝角度。干燥氣體經噴 嘴進人柜內的設計原理，見圖3。
圖3 干燥氣體經噴嘴進入柜內的設計原理
4 監測和控制系統方案研究
基于文3.1節
圖4 監測控制系統基本組成拓?fù)浣Y(jié)構示意圖
此外
1）控制與調節。除濕機啟動/停止、供氣總閥門 開/閉、各柜配氣閥門開閉、溫濕度調節、氣壓調節。
2）防誤和故障導向安全。供氣空氣濕度高關閉 供氣閥門。
3) 轉輪堵塞風壓小報警
4) 網絡化應用
如圖3所示
5 開關柜受潮凝露防治措施及展望
5.1 防治措施
目前
防凝露措施應當在結合凝露產生的機理和變電站高壓開關柜的運行特點之后根據實際需要進 行執行,且在執行的過程中需要通過對現存的防凝露措施中存在的問題進行清晰地認識，然后采取有針對性的改進措施來設計開發新型的高壓開關柜防凝露系統
在髙壓開關柜防潮濕和凝露方面，可采取如下 防治措施：
1）結合實際開關柜的結構特點和運行環境
2）在進行空氣置換時
3)當使用干燥空氣除濕法時，可同時配合使用加熱除濕法以此來降低柜內的空氣濕度
針對12 kV金厲封閉開關柜，還可采取如下措施防止潮濕和凝露現象發生:①對柜內通風道進行
優化設計 |
