G8500系列產品方案
BOSCH 8500報警系統方案
一、概述
二、結構圖
三、系統功能
1、設備管理
2、報警用戶
3、報警代碼
4、布撤防計劃
5、事件記錄
6、定時布撤防
7、顯示屏顯示
8、APP
9、數據板顯示
10、自動處理
11、語音提示
12、記錄推送
一、概述
智能安防報警系統是同家庭的各種傳感器、功能鍵、探測器及執行器共同構成家庭的安防體系，是家庭安防體系的"大腦"。報警功能包括防火、防盜、煤氣泄露報警及緊急求助等功能，報警系統采用先進智能型控制網絡技術、由微機管理控制，實現對匪情、盜竊、火災、煤氣、緊急求助等意外事故的自動報警。
BOSCH 8500的特點：
1、最大支持599個防區。
2、一臺B951主機可以支持6塊B299單防區總線驅動器。
3、主機板載兩路獨立的SDI2總線端口。
4、每路SDI2總線端口支持多條總線分支。
5、一臺B9512G主機可以最大支持59塊八防區模塊，472個SDI2防區擴充，這些防區可以是一條SDI2總線上，也可以分布在多條SDI2總線上。
6、一臺B9512G主機可以最大支持59塊八路繼電器模塊，這些八路繼電器模塊可以是分布在一條SDI2總線上，也可以分布在多條SDI2總線上。
7、在SDI2總線上可以安裝鍵盤；一臺B9512G主機可以最大支持32的鍵盤 。
8、支持中文觸摸屏鍵盤，中文菜單式編程及觸摸屏操作；內置EFID讀卡器。
9、中文觸摸屏肩膀自帶4個防區和1路報警輸出，防區數量還可以根據需要通過八防區模塊進行擴充，擴充的防區也能在鍵盤上顯示。
10、一臺B9521G可以最大支持31的分區。
11、SDI2總線可以直接通過RS485光端機進行光纖傳輸。
12、B9512G主機可以同時使用SDI2總線和單防區總線。
BOSCH 8500產品優勢：
1、4個目的地的高級 報告。
2、每個目的地可選主路徑，備份路徑或兩條路徑同時報告。
3、支持GPRS/3G無數據速率。
4、允許不同通信之間的任意組合。
5、支持2條受檢測的PSTN。
6、易于安裝和配置。
7、支持以SMS（短信）/郵件方式發送個人通知。
8、非常靈活的防區編程，有線防區，無線防區，IP攝像頭作為虛擬防區可整合到一個地址范圍內。
9、靈活防區電路類型，不同的傳感器應用可選無電阻，單電阻和雙電阻。
10、雙電阻EOL，檢測一個防區內傳感器報警和防拆。
11、B9521G支持更多分區（32，適用于大型應用）
12、B9512G支持更多總線繼電器輸出（472路總線輸出）
13、使用IP攝像機作為虛擬輸出。
14、支持中文觸摸盤
15、支持更多分區（32個分區），更多鍵盤（32個鍵盤）
16、鍵盤、總線式繼電器輸出、防區擴充模塊可以共享SDI2總線
17、支持32個門的門禁控制，韋根協議讀卡器與生物識別檢測
18、鍵盤控制系統與報警系統聯動，開門的同時系統自動撤防。
19、IPP網站下載
20、功能齊全（布防/撤防、控制、旁路）
21、用戶管理可以遠程添加/刪除用戶，修改用戶密碼
22、支持硬件升級
23、支持系統診斷
24、更多用戶
25、支持雙人確認規則
26、用戶可使用門禁卡進行布防和撤防
27、雙重身份認證（密碼加門禁卡，遙控器）進入高安全性的重要場所
28、無須轉換器就可以連接到光纖
29、更靈活的布線類型
30、2條板載獨立的SDI2總線
31、一條總線可以連接所有設備
32、強大的系統監控
33、POPEX總線長度更長。
34、更高效的編程方式（直觀的APP編程方式、現場有問題時，可以進行遠程診斷）。
35、APP或RPS數據庫儲存所有編程參數，便于管理。
36、80個時間表用于支出智能功能。
37、自定義功能，簡單的自動化功能，一個功能鍵可激活6個動作。

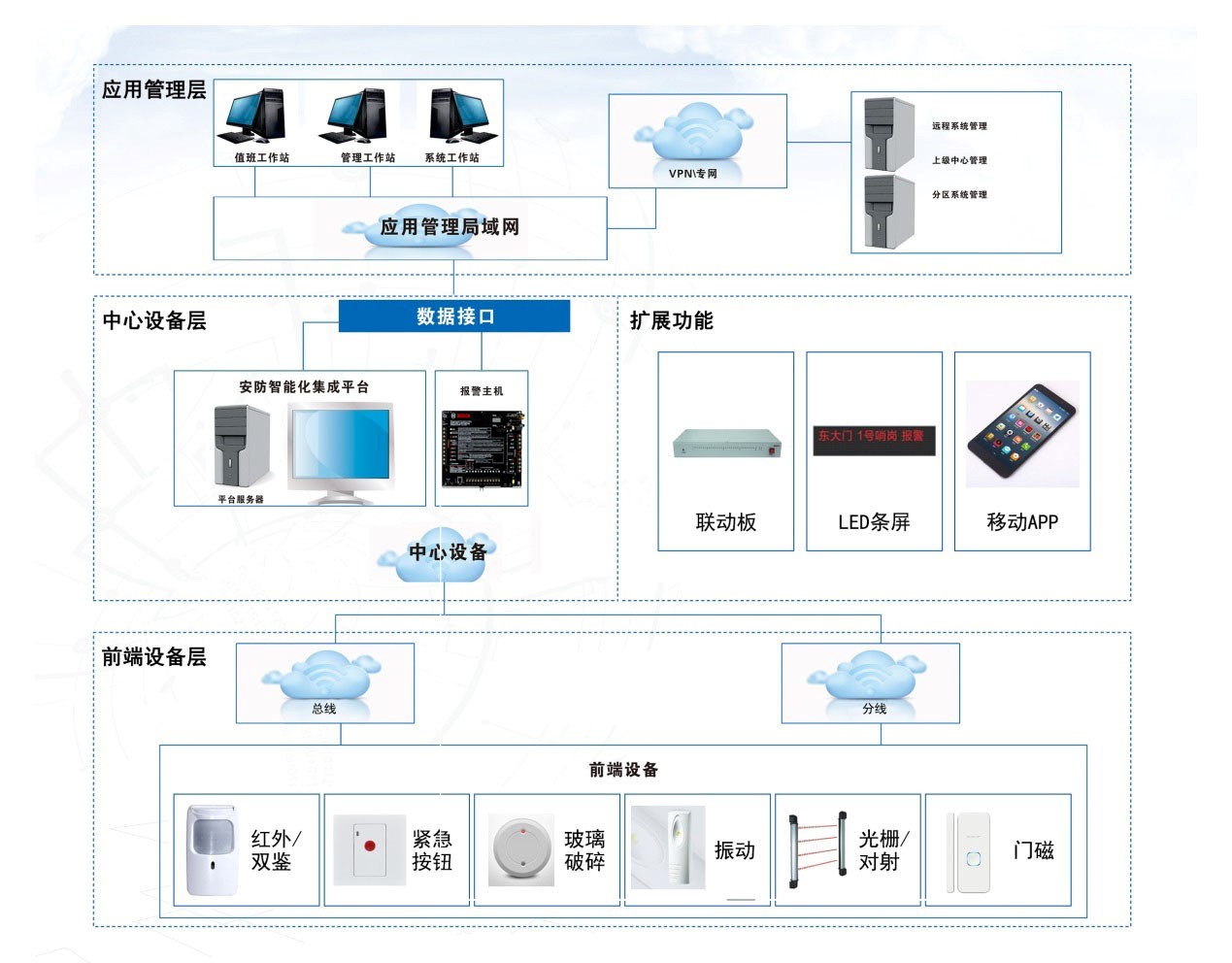

二、結構圖
三、系統功能
1、設備管理
管理平臺的設備安裝，平臺需要管理的設備都在這里進行管理。

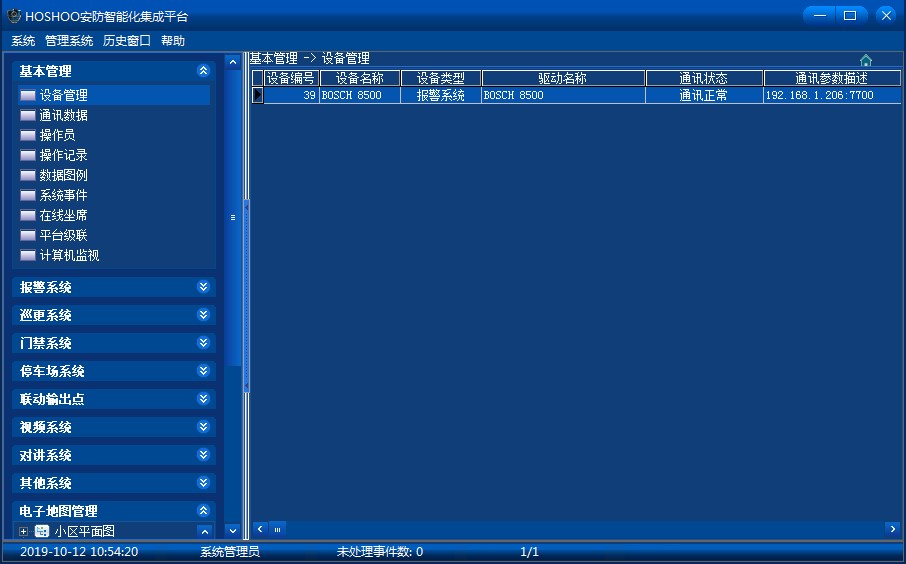

在平臺軟件中操作面板里的基本管理面板組上，點擊【設備管理】，功能區將顯示設備管理數據網格，如下圖：
右鍵菜單，可選擇進行增加、修改、刪除等操作。
增加設備：

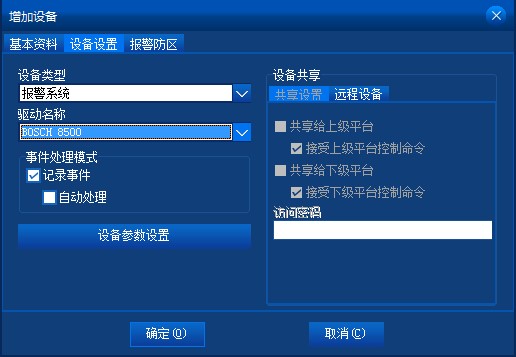

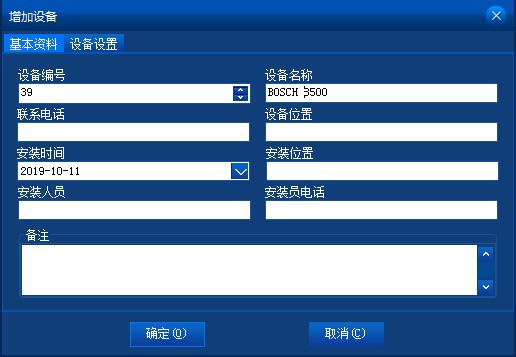

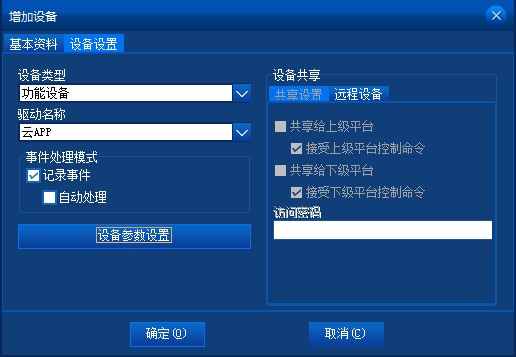

右鍵菜單，點擊【增加】，將彈出增加設備框，如下圖：
基本資料
設備編號和設備名稱都不允許重復，這些是設備必須的信息。
可錄入設備的聯系信息和安裝人員的相應信息及設備備注。
設備設置
設備類型：選擇報警系統。
驅動名稱：選擇BOSCH 8500。
事件處理模式：可設置該設備的事件是否記錄及是否自動處理。以便在多級平臺的應用中，對共享設備的事件處理提供靈活的處理模式。
設備共享：共享給上級平臺：將該設備共享給上級平臺，以便上級平臺通過網絡可使用該設備；接受上級平臺控制命令，設置是否允許上級平臺對設備發送控制命令。共享給下級平臺：將該設備共享給下級平臺，以便下級平臺通過網絡可使用該設備；接受下級平臺控制命令，設置是否允許下級平臺對設備發送控制命令?？稍O(shè)置共享出去時的訪問密碼，兩邊密碼要一致時，方可訪問。對應遠程平臺共享設備：可使用其他平臺的共享設備，選擇與本平臺連接的遠程平臺的名稱后，再選擇該平臺的共享的設備，則當前設備為遠程平臺所對應的共享設備，可通過網絡訪問這個遠程設備?？稍O(shè)置共享設備的訪問密碼，要與被共享設備設置的訪問密碼一致時，方可訪問。對共享設備提供訪問保護。
設備參數設置：可對設備的參數進行設置，將彈出類似下圖的參數設置框：
主機IP：填寫B(tài)OSCH 8500報警主機的IP。
服務端口：選擇7700。
登錄密碼：填寫B(tài)OSCH 8500報警主機的密碼。
主機型號：選擇購買的主機型號。
2、報警用戶
管理報警系統的用戶。

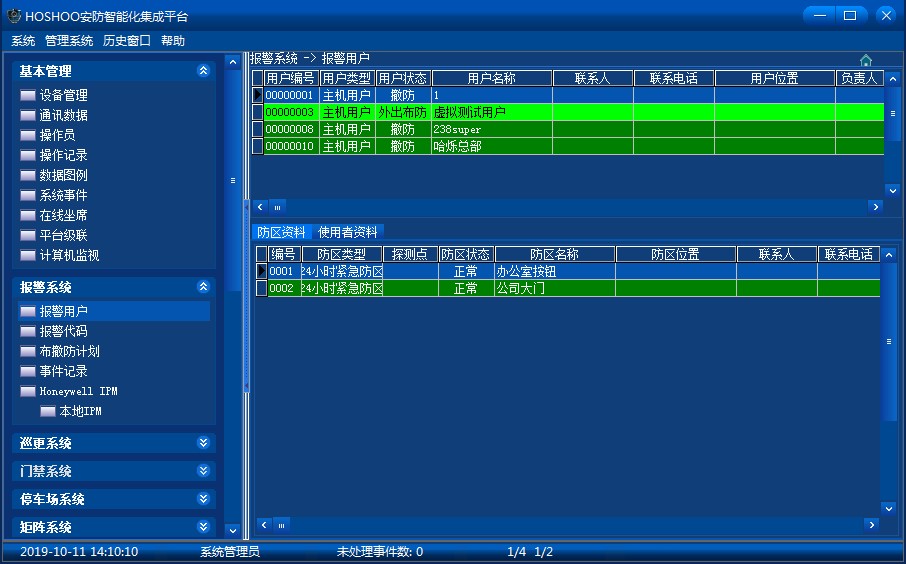

在平臺軟件中操作面板里的報警系統面板組上，點擊【報警用戶】，功能區將顯示報警用戶數據網格，如下圖：
分上下兩部分，上面為用戶列表，下面為當前選中用戶的防區列表和使用者列表。
用戶資料
用戶列表右鍵菜單，可選擇進行增加、修改、刪除、排序等操作。
增加報警用戶

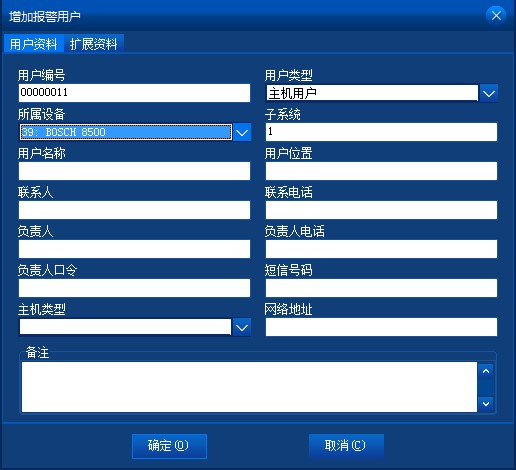

右鍵菜單，點擊【增加】，將彈出增加報警用戶框，如下圖：
用戶資料
用戶編號不允許重復，用戶名稱不允許為空，這些是報警用戶必須的信息。
用戶類型：主機用戶：對應的報警主機；虛擬用戶：對應平臺虛擬出來的用戶，收平臺進行用戶控制。如果選擇為主機用戶，則必須選擇其對應的設備及子系統號。
負責人口令：用來驗證負責人身份是否合法。
網絡地址：對應網絡主機或者網絡模塊的地址，有事件上來時，平臺通過這個地址來對應到報警用戶。
可錄入報警用戶的聯系信息和主機類型及用戶備注。
擴展資料

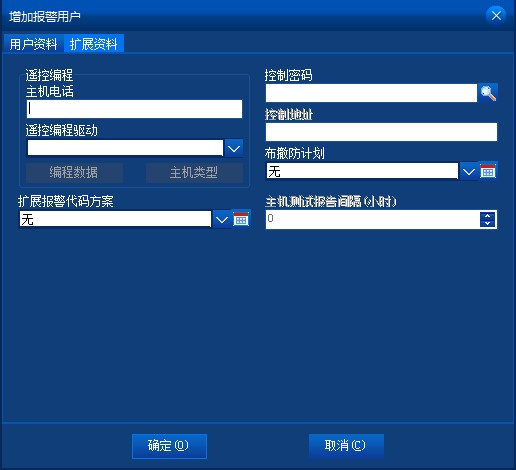

對于主機用戶，有擴展資料設置。如下圖：
控制密碼：控制主機的密碼，布防、撤防等控制操作的密碼。
控制地址：控制主機的地址，在一些特殊的設備時需要，一般為IP地址。
布撤防計劃：指定用戶的布撤防計劃。
擴展報警代碼方案：指定用戶使用的擴展報警代碼方案，比如使接收機支持4+2等擴展代碼。
主機測試報告間隔(小時)：指定主機定期測試報告的間隔，針對接收機電話線報告增加定期測試檢測機制。為0，則不檢測。
當修改報警用戶時，還會有防區資料和使用者資料錄入。
防區資料

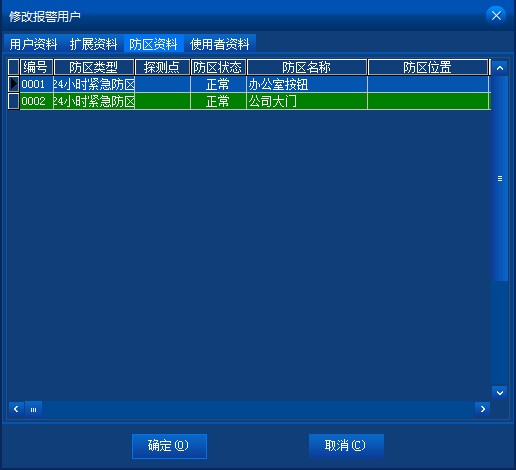

修改報警用戶時，顯示防區資料選項頁。如下圖：
右鍵菜單，可選擇進行增加、修改、刪除等操作。
使用者資料

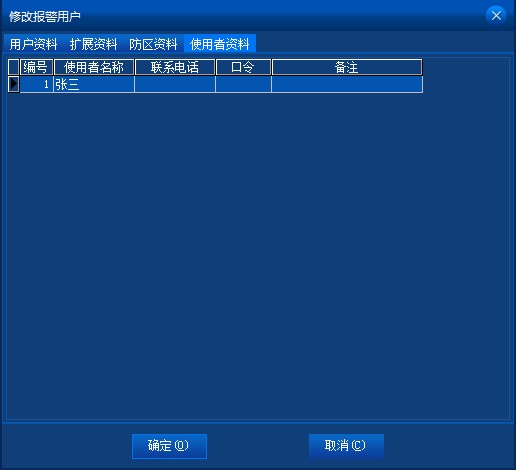

修改報警用戶時，顯示使用者資料選項頁。如下圖：
管理報警主機的使用者。右鍵菜單，可選擇進行增加、修改、刪除等操作。
用戶控制
右鍵菜單，點擊【控制】，將彈出增加報警控制框。
上部的左邊區域，顯示報警用戶樹，展開某一用戶，為該用戶的防區；右邊為控制區域，上面為控制功能區，下面為狀態區。
下部為詳細資料顯示區，用戶樹中，選擇用戶，顯示該用戶的詳細資料；選擇防區，顯示該防區的詳細資料。

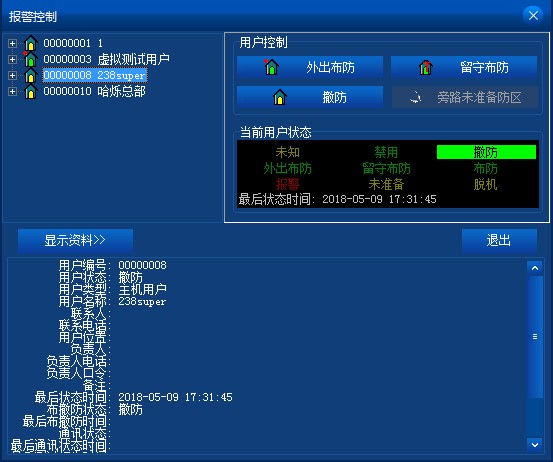

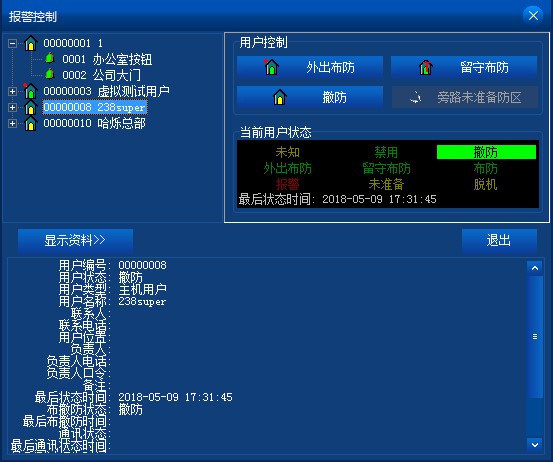

在用戶樹中，選中用戶后，控制區域顯示用戶控制。如下圖：
點擊相應的控制按鈕，即可進行對應的控制操作。
在用戶樹中，選中用戶下的防區后，控制區域顯示防區控制。如下圖：
點擊相應的控制按鈕，即可進行對應的控制操作。
用戶列表右鍵菜單，點擊【撤防】、【外出布防】、【留守布防】，也可快捷的進行用戶控制。
修改用戶編號
右鍵菜單，點擊【修改用戶編號】，將彈出修改用戶編號框，如下圖：
輸入新的用戶編號，點擊【確定】銨鈕，將開始修改用戶編號，同步將該用戶的防區資料、使用者資料、編程數據、數據板點、電子地圖點、聯動設置也進行更新。
防區資料
防區列表右鍵菜單，可選擇進行增加、修改、刪除等操作。
增加報警防區

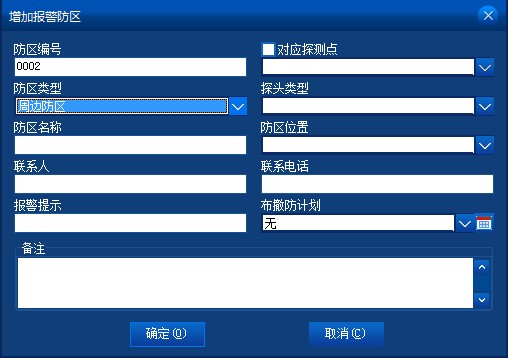

右鍵菜單，點擊【增加】，將彈出增加報警防區框，如下圖：
防區編號：輸入四位的防區編號。
對應探測點：選擇對應主機的探測點，該探測點的事件，將關聯到該防區。
防區類型：選擇實際防區對應的防區類型。這里的防區類型將影響事件的接收，如出入防區，當用戶撤防時被觸發了，將不產生報警。
布撤防計劃：指定防區的布撤防計劃。
可錄入報警防區的聯系信息和探頭類型及防區備注。
防區列表右鍵菜單，可選擇進行防區控制操作及快捷進行防區旁路或解除旁路。
使用者資料
使用者列表右鍵菜單，可選擇進行增加、修改、刪除等操作。
增加報警使用者

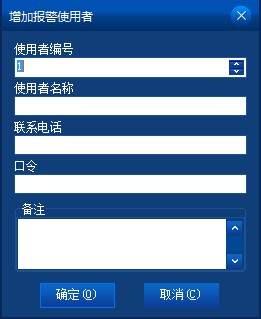

右鍵菜單，點擊【增加】，將彈出增加報警使用者框，如下圖：
可錄入報警使用者的聯系信息及使用者備注。
口令：用來驗證使用者的身份。
3、報警代碼
管理報警系統的主機報警代碼。

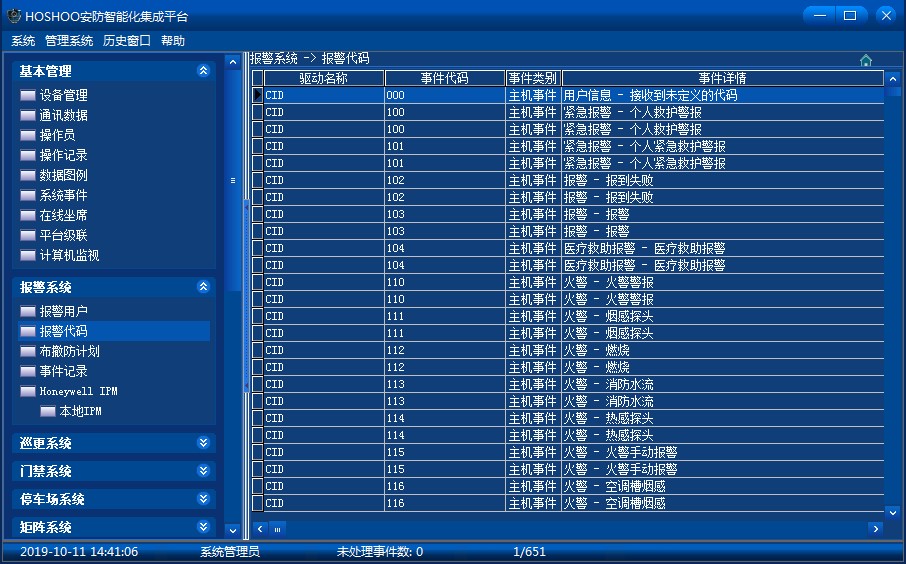

在平臺軟件中操作面板里的報警系統面板組上，點擊【報警代碼】，功能區將顯示報警代碼數據網格，如下圖：
右鍵菜單，可選擇進行增加、修改、刪除等操作。

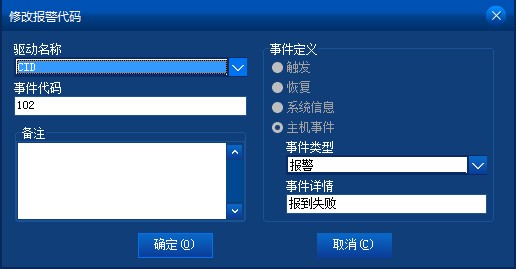

修改報警代碼：右鍵菜單，點擊【修改】，將彈出修改報警代碼框，如下圖：
進行相應的設置，一般為修改事件詳情，以滿足使用習慣。
報警代碼網格右鍵菜單，可選擇恢復默認代碼里選擇的驅動設備的默認代碼。
報警代碼網格右鍵菜單，點擊擴展報警代碼方案，可管理擴展報警代碼方案。
4、布撤防計劃
管理報警系統的布撤防計劃。

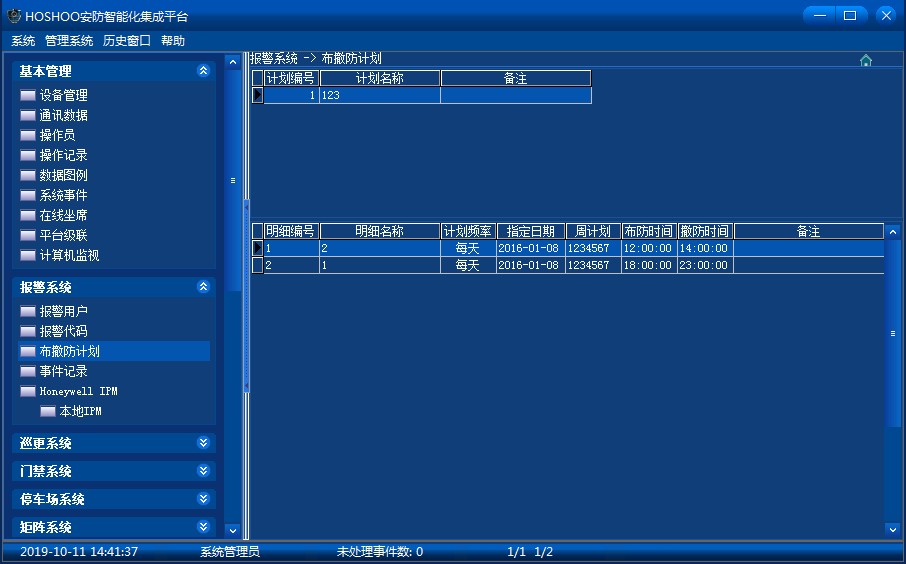

在平臺軟件中操作面板里的報警系統面板組上，點擊【布撤防計劃】，功能區將顯示布撤防計劃數據網格，如下圖：
分上下兩部分，上面為計劃列表，下面為當前選中計劃的計劃明細列表。
右鍵菜單，可選擇進行增加、修改、刪除等操作。
布撤防計劃
計劃列表右鍵菜單，可選擇進行增加、修改、刪除等操作。
增加布撤防計劃

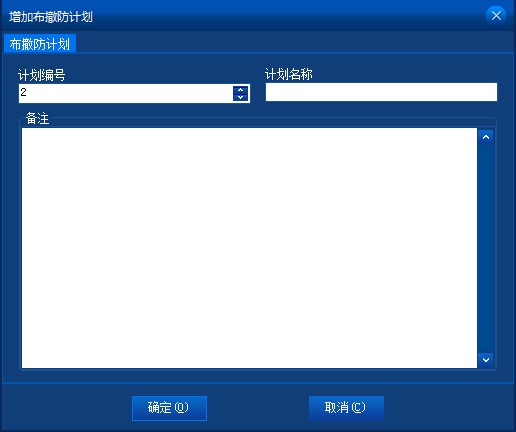

右鍵菜單，點擊【增加】，將彈出增加布撤防計劃框，如下圖：
布撤防計劃
計劃編號不允許重復，計劃名稱不允許為空，這些是布撤防計劃必須的信息。
可錄入布撤防計劃備注。
布撤防計劃明細

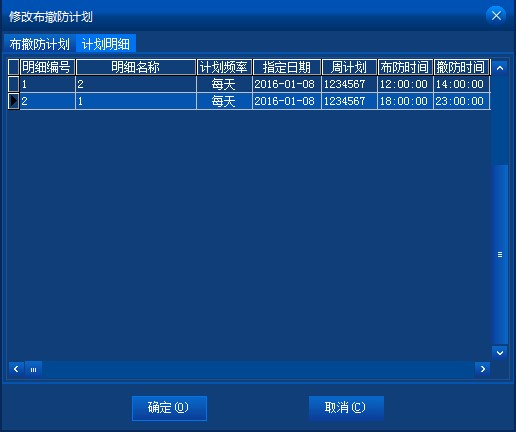

修改布撤防計劃時，顯示布撤防計劃明細選項頁。如下圖：
右鍵菜單，可選擇進行增加、修改、刪除等操作。
布撤防計劃明細
布撤防計劃明細列表右鍵菜單，可選擇進行增加、修改、刪除等操作。
增加布撤防計劃明細

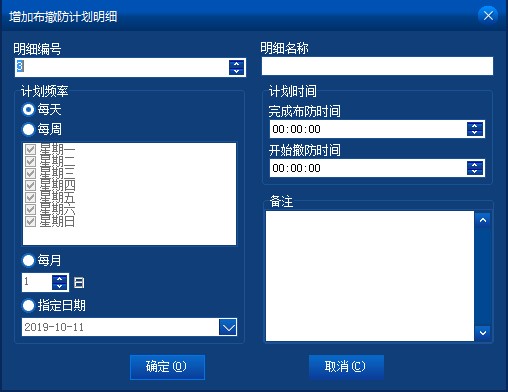

右鍵菜單，點擊【增加】，將彈出增加布撤防計劃明細框，如下圖：
明細編號：當前明細在該布撤防計劃的編號。
明細名稱：該明細的名稱，不允許為空。
計劃頻率：指定該明細的周期，每天：每天的計劃；每周：則為每周選擇的天的計劃；每月：則為每月的該天的計劃；指定日期：則只為該日期的計劃。優先順序?yàn)橹付ㄈ掌?、每月、每周、每天?/p>
可錄入布撤防計劃明細備注。
5、事件記錄
查看平臺記錄的報警事件記錄。

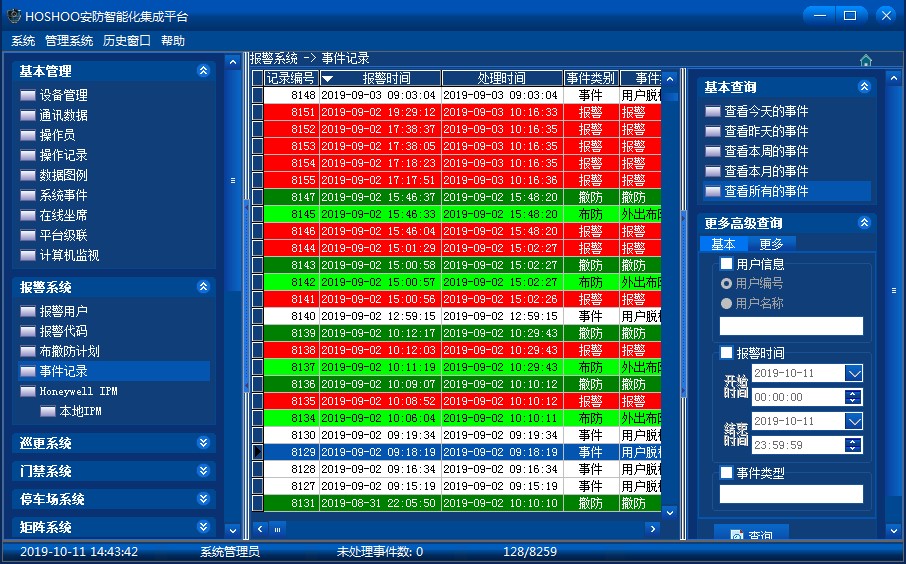

在平臺軟件中操作面板里的報警系統面板組上，點擊【事件記錄】，功能區將顯示報警事件記錄數據網格，如下圖：
右鍵菜單，可選擇進行刪除、清除等操作。
排序：可進行某些字段的排序，在這些字段標題上點擊，也可進行排序。
自動跳到最新記錄：如果選擇了，當有新記錄時，將自動跳到最新的記錄。
右邊面板有豐富的查詢功能。（從內部數據數據庫查看所有時，將會自動刷新；查詢時不自動刷新）
雙擊或者按回車鍵，將彈出詳細資料窗，以列表的方式查看記錄。
6、定時布撤防
報警系統可以和定時器相互組合進行聯動，通過控制時間對報警系統進行定時的不防和撤防；減少操作員的工作量。

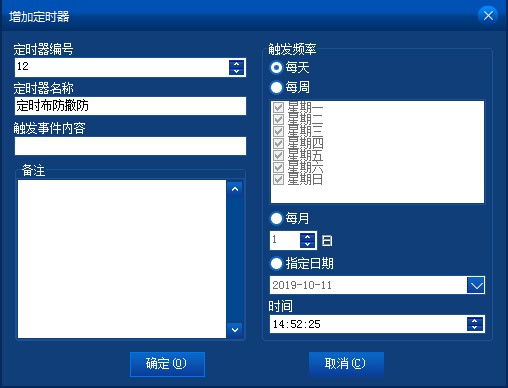

定時器

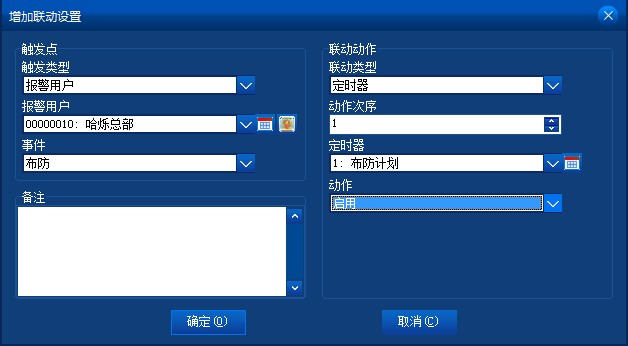

與定時器關聯
7、顯示屏顯示
實現信息顯示到顯示屏上。LED顯示屏類的設備，安裝好設備后，如果在設備右鍵菜單有設備工作配置菜單項，可點擊進入設備工作配置。以下以深圳勵研顯示屏為例說明。

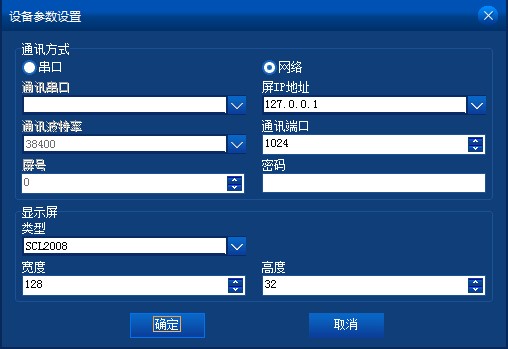

設備參數設置：

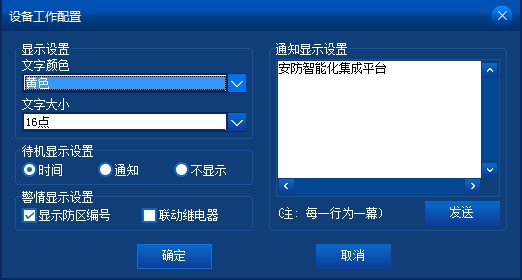

設備工作配置：
設置顯示屏的顯示參數：顏色、文字大??；待機顯示方式、警情顯示設置和通知顯示設置
8、APP
系統支持手機端，只需要在設備管理中添加（手機端有一個操作手冊根據上面進行操作即可）：
設備設置
參數設置
9、數據板顯示

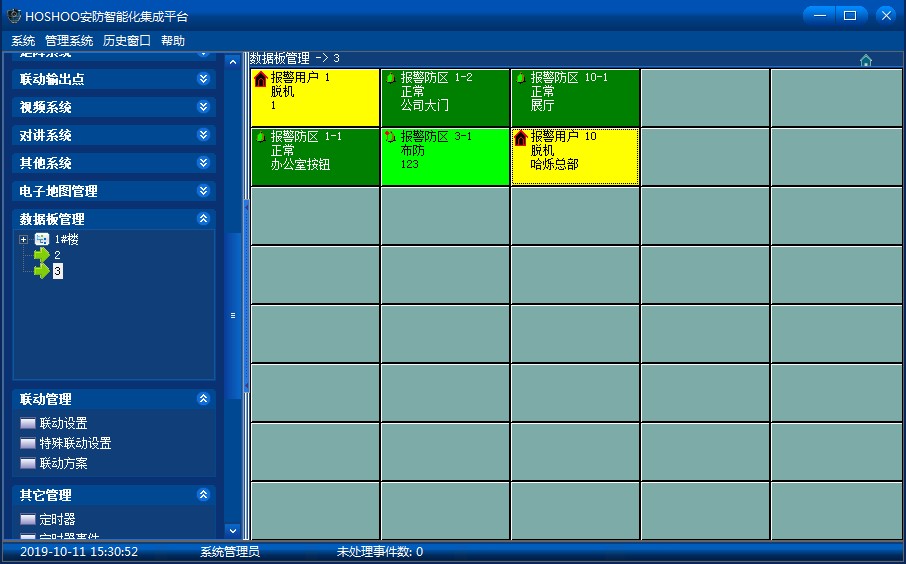

通過數據板可以更加清晰的查看到設備的各個狀態。

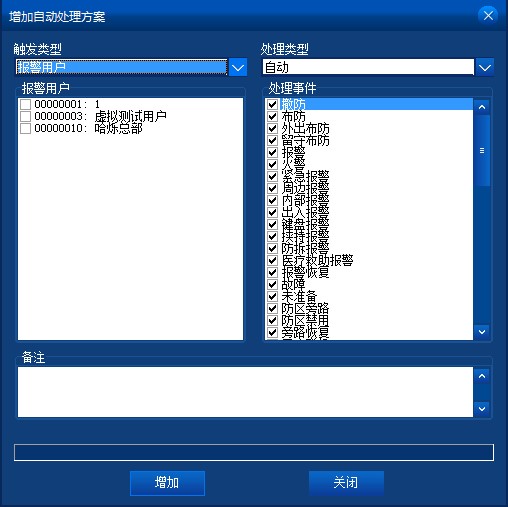

10、自動處理
使用自動處理方案可以減少操作員的工作量。
11、語音提示

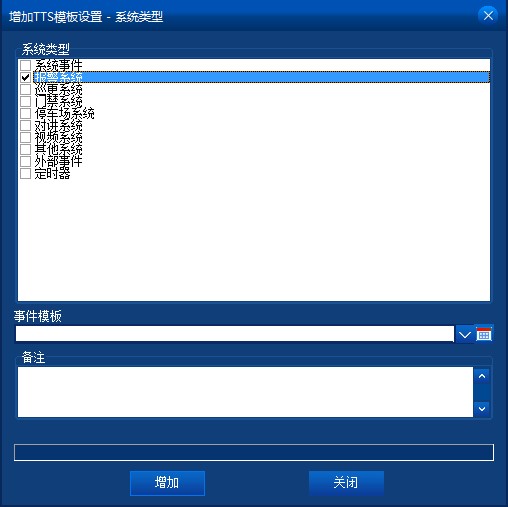

與TTS模版相關聯，使報警系統擁有語音提示功能。
12、記錄推送
可以通過添加軟件設備讓平臺軟件和微信、短信、郵件等平臺進行配合，從而減少不必要的麻煩。
